Сигнализаторы уровня для жидкостей и сыпучих материалов

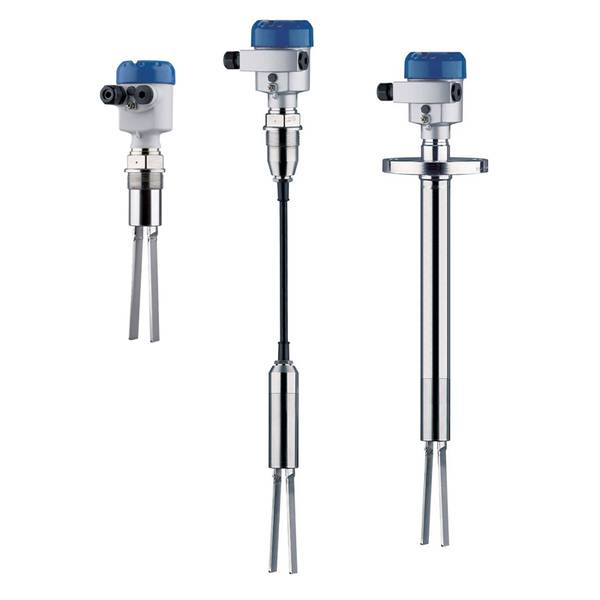

Вибрационные сигнализаторы уровня для измерения уровня твердых веществ

• Высокопрочная вибрационная вилка
• Нечувствителен Рє налипанию
• Устанавливается без наполнения
• Обнаружение твердых частиц РІ РІРѕРґРµ
• РќРµ требует технического обслуживания

Цемент или наполнители помещаются на временное хранение в различные ёмкости бункерного типа. При наполнении бункеров образуется большое количество пыли. В зависимости от степени плотности наполнителя формируются различные углы насыпи материала, и свойства продукта могут изменяться от заполнения до заполнения.

OPTISWITCH предлагает дополнительную защиту от переполнения емкости с наполнителем - гибкий подвесной кабель во избежание механической нагрузки, вызванной движением твердых частиц. Для настройки прибора не требуется заполнение. Так как у OPTISWITCH практически нет подвижных частей, он не подвержен износу.

Версии

Универсальные вибрационные сигнализаторы уровня для жидкостей

• Работает РїСЂРё температурах РґРѕ 250В°C / 480В°F Рё давлении РґРѕ 64 бар / 925 psi
• Защита насосов РѕС‚ СЃСѓС…РѕРіРѕ РїСѓСЃРєР°
• Высокая надежность благодаря встроенной системе непрерывного мониторинга

Сигнализаторы уровня серии OPTISWITCH 4000 / 5000 используют вибрирующую вилку в качестве чувствительного элемента. Эти приборы могут применяться для всех жидкостей. Нечувствительны к пене и внешним вибрациям. Сигнализаторы также не чувствительны к изменениям физических свойств среды таких как диэлектрическая проницаемость, вязкость и т.д.

Преимущества

• Опции выходных сигналов: релейный, транзисторный, NAMUR, бесконтактный Рё двухпроводный
• Серия 5000: пластиковый РєРѕСЂРїСѓСЃ, алюминиевый РєРѕСЂРїСѓСЃ Рё РєРѕСЂРїСѓСЃ РёР· нержавеющей стали
• Светодиодная индикация срабатывания сигнализатора (только для пластикового РєРѕСЂРїСѓСЃР°)
• Серия 5000: большой выбор материалов чувствительного элемента (нержавеющая сталь 316L, Хастеллой C4, эмалированный , покрытие РёР· ECTFE Рё PFA)
• Серия 5000: длина сенсора - 53...6000 mm / 2...236"
• Повторяемость: +/-2 РјРј
• Резьбовые присоединения: G / NPT ; фланцы: DN25 PN40;гигиенические присоединения: Triclamp 1" или 2" Рё прочие

Версии

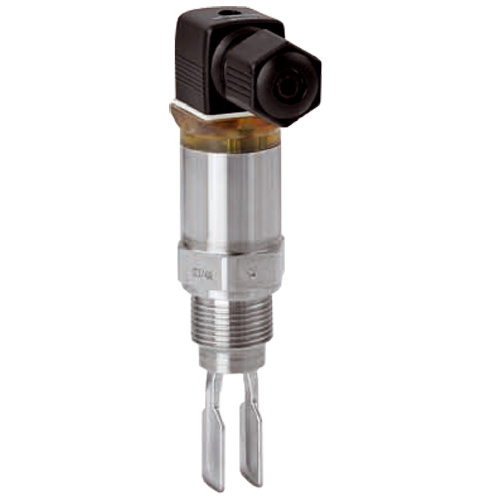

Датчик прибора, изготовленный в виде вилки, вместе с пьезоэлементом образует электромеханический контур, вибрирующий на резонансной частоте около 400 Гц. Частота передается в электронный блок прибора. Когда датчик погружается в измеряемую среду, частота меняется. Изменение обнаруживает встроенный генератор и преобразует его в команду переключения. Обладает устойчивостью к внешним вибрациям Прибор особенно хорошо подходит для применения в ограниченном пространстве.

• Простая Рё надежная измерительная система, РЅРµ чувствительная Рє изменениям химических Рё физических свойств жидкостей
• РџСЂРѕСЃС‚ РІ монтаже. Пригоден для установки РІ трубопроводы РѕС‚ DN 25, СЃРѕСЃСѓРґС‹ Рё резервуары
• Выходы: бесконтактный переключатель или транзисторный выход

Инструкция по эксплуатации OPTISWITCH 4000
с бесконтактным переключателем (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 4000
с транзисторным выходом (PDF* 0.97 Mb)

---

• Стандартная или высокотемпературная версия, большой выбор технологических присоединения, материалов РєРѕСЂРїСѓСЃР° Рё внешних сигналов
• Выходы: релейный, транзисторный, NAMUR, бесконтактный Рё двухпроводный
• Технологические присоединения РґРѕ температуры 250 В°C / 482 В°F
• Р’СЃРµ необходимые сертификаты (ATEX Рё С‚.Рґ.)
• OPTISWITCH 5150 оснащается полированным чувствительным элементом, например, для гигиенических применений

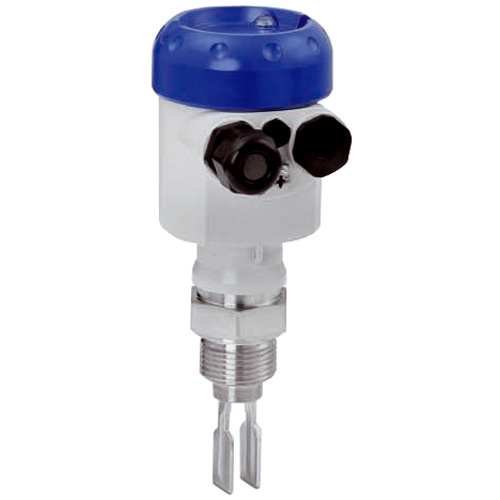

Инструкция по эксплуатации OPTISWITCH 5100
с двухпроводным выходом (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5100
с бесконтактным переключателем (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5100
с выходом NAMUR
(PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5100
с релейным выходом (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5100
с транзисторным выходом (PDF* 0.97 Mb)

---

• Стандартная или высокотемпературная версия, большой выбор технологических присоединения, материалов РєРѕСЂРїСѓСЃР° Рё внешних сигналов
• Длина сенсора РґРѕ 6000 РјРј / 236"
• Выходы: релейный, транзисторный, NAMUR, бесконтактный Рё двухпроводный
• Технологические присоединения РґРѕ температуры 250 В°C / 482 В°F
• Р’СЃРµ необходимые сертификаты (ATEX Рё С‚.Рґ.)
• OPTISWITCH 5250 оснащается полированным чувствительным элементом, например, для гигиенических применений

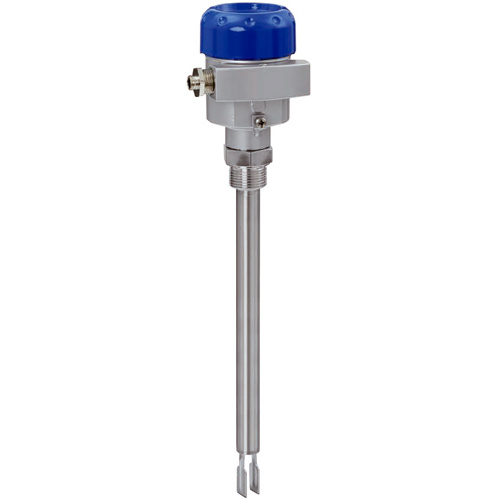

Инструкция по эксплуатации OPTISWITCH 5200
с двухпроводным выходом (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5200
с бесконтактным переключателем (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5200
с выходом NAMUR
(PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5200
с релейным выходом (PDF* 0.97 Mb) Инструкция по эксплуатации OPTISWITCH 5200
с транзисторным выходом (PDF* 0.97 Mb)

Сигнализаторы уровня для гигиенических применений

• Оптимальное расположение датчика, СѓРґРѕР±РЅРѕРµ для чистки
• Измеряет продукты СЃ диэлектрической постоянной >1.5
• РќРµ требует технического обслуживания
• Маленькая Рё компактная версия OPTISWITCH 6600

Электромагнитные сигнализаторы уровня серии LS 6000 разработаны для сигнализации уровня и защиты от сухого пуска. Метод измерения универсален, и не зависим от изменения среды. Отложения и конденсат не нарушают работоспособность прибора.

Прибор измеряет такие жидкости как вода или пиво и даже вязкие и липкие продукты, как мед или зубная паста. Сухие среды (сахар или мука) так же измеряются. Измерения отличаются высокой точностью и не зависят от положения монтажа. Покрытие сенсора или конденсата не учитывается.

OPTISWITCH 6500 и OPTISWITCH 6600 устойчивы к процессам CIP (Clean in Place – очистка по месту) и SIP (Steam in Place – стерилизация паром). Гигиеническая установка возможна с помощью широкого ассортимента аксессуаров. В специальном каталоге «Аксессуары» вы можете ознакомиться с данным ассортиментом.

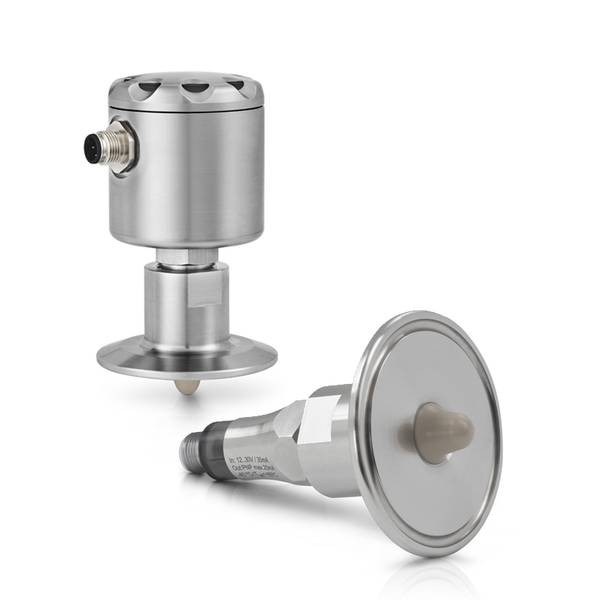

Преимущества OPTISWITCH 6500 C

• Рабочая температура -40 …+200В°C / -40...+392В°F (скользящее соединение)
• Нечувствителен Рє налипанию или пенообразованию
• Измеряет альтернативные среды
• Светодиодная индикация точки переключения через покрытие
• Гигиеничная конструкция РёР· нержавеющей стали
• Превосходно РїРѕРґС…РѕРґРёС‚ для отделения сред
• РќРµ блокирует трубопровод

Преимущества OPTISWITCH 6600 C

• Рабочая температура -40 …+115В°C / -40...+239В°F
• Нечувствителен Рє налипанию или пенообразованию
• Измеряет альтернативные среды
• Светодиодная индикация точки переключения через покрытие
• Гигиеничная конструкция РёР· нержавеющей стали
• Превосходно РїРѕРґС…РѕРґРёС‚ для разделения сред
• РќРµ блокирует трубопровод

LS 7200, LS 7201, LS 7210, LS 7211, LS 7220, LS 7221, LS 7230, LS 7231, LS 7240, LS 7241

Кондуктивный сигнализатор уровня для жидких продуктов, определение уровня или защита от опорожнения

• оптимизированный профиль потока
• точная точка переключения
• гигиеническая установка

Кондуктивные сигнализаторы уровня серии LS 7000 используются для определения уровня или защиты от опорожнения проводящих жидкостей.

Эти датчики забирают электрическое сопротивление продукта в емкости, когда электрод находится в контакте с продуктом. Стенки емкости или трубы выступают в качестве обратного потенциала.

Доступны электроды для трубопроводных установок (LS 7200/7201) или одинарные или двойные стержни (LS 7210-7240) для установки в резервуарах.

Сенсорные стержни производятся из нержавеющей стали или на них наносится покрытие, чтобы сделать их нечувствительными к пене или налипанию продукта. Такие стержни могут быть укорочены без специальных инструментов.

Электроника может быть вставлена в ячейку электроники или помещена в щитовую (электронный модуль LEM 100/200).

На различные виды продукции (с различной проводимостью), чувствительность может быть отрегулирована через контактный вход.

Благодаря большому выбору гигиенических соединений может быть предоставлена бесщелевая установка. Эти соединения подтверждены сертификатом EHEDG относительно их простой очищающей способности
