Приборы оперативного управления и мониторинга

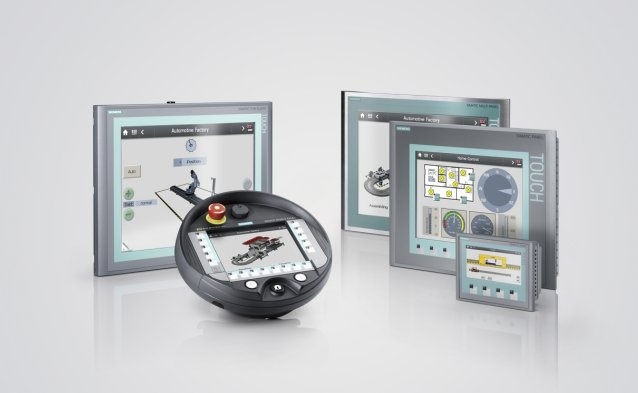

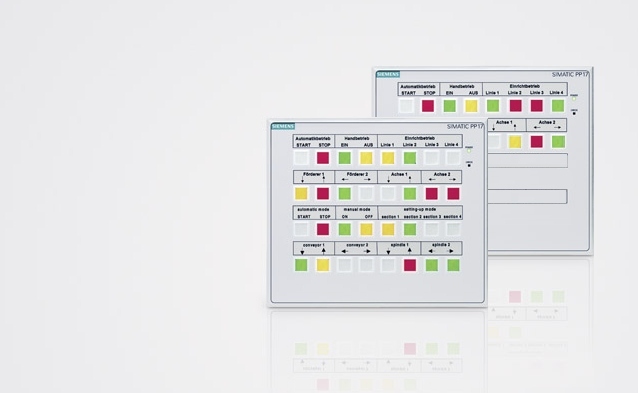

Поставляются следующие типы кнопочных панелей:

• SIMATIC PP7
• SIMATIC PP17-I
• SIMATIC PP17-I PROFIsafe
• SIMATIC PP17-II
• SIMATIC PP17-II PROFIsafe

Преимущества кнопочных панелей

До сих пор, кнопки и лампы должны были монтироваться и проверяться индивидуально. Это занимало соответственно очень много времени. Так же старые кнопки и лампы всегда имели высокие механические и электрические издержки.

Готовые к использованию кнопочные панели подключаются к контроллерам SIMATIC через сети MPI, Profibus DP или Profinet. В панелях PP7, PP17-I, PP17-I PROFIsave и PP17-II есть 9-полюсное гнездо соединителя D-типа для подключения к Profibus DP / MPI, а в панелях PP17-I PN PROFIsave и PP17-II PN два гнезда RJ-45 со встроенным коммуникатором для подключения к сети PROFINET. Стандартная конфигурация гарантирует непосредственную готовность для использования сразу же после подключения и конфигурирования. Может быть сэкономлено до 90% времени по сравнению со стандартным монтажом. Изменение параметров может активизировать различные опции PP. Управление машиной становится проще, быстрее и дружественнее для инженера-разработчика, пусконаладчика и конечного пользователя.

PP имеют компактный дизайн. Благодаря простоте обработки и конфигурированию с помощью меню, они могут быть переконфигурированы в самое короткое время. Кнопки могут быть обозначены с использованием полоски, которая вставляется позади лицевой панели, имеющей степень защиты IP 65. Степень защиты задней стенки панели IP20 и для применения панелей в условиях IP65, надо устанавливать панель в шкаф имеющий соответствующую степень зашиты.

Одна переносная панель способна заменить множество стационарно установленных панелей, что существенно снижает затраты заказчика на построение системы человеко-машинного интерфейса. Кроме того, применение переносных панелей позволяет существенно снижать время простоя, связанное с выполнением профилактических и ремонтных работ, выполняемых в непосредственной близости от неисправного оборудования.

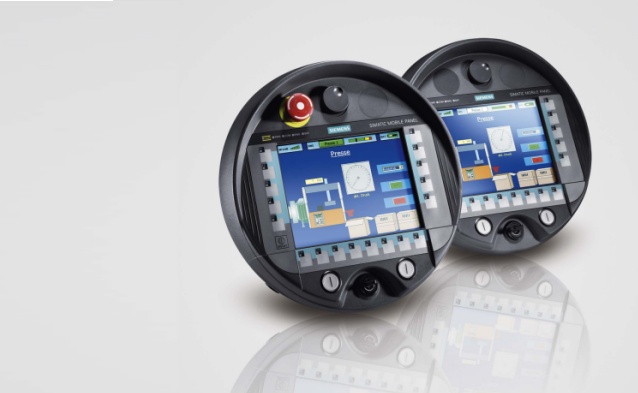

SIMATIC Mobile Panel имеют три варианта исполнения:

• С переключателем разрешения работы.
• С переключателем разрешения работы и кнопкой СТОП.
• С переключателем разрешения работы, кнопкой СТОП, маховичком-переключателем, замком блокировки органов управления, а также подсветкой клавиатуры.

Панели с встроенной кнопкой СТОП отвечают требованиям обеспечения безопасности до уровня SIL3 по EN 954-1. Встроенная кнопка СТОП дополняет, но не заменяет стационарно установленные кнопки экстренного отключения питания. Именно поэтому кнопка СТОП имеет серый, а не желтый цвет.

Семейство объединяет в своем составе:

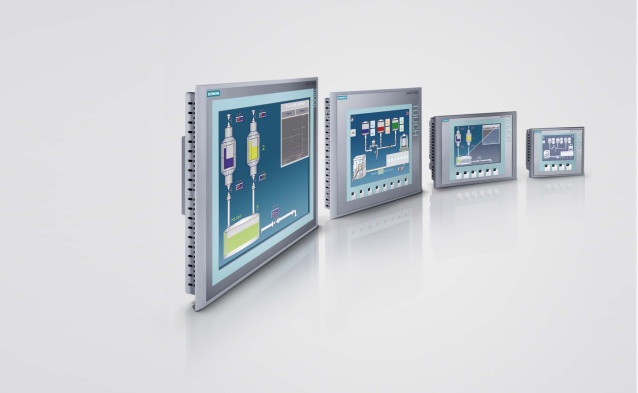

• Панель оператора SIMATIC KTP400 Basic mono с монохромным 3.8” сенсорным дисплеем, 4 функциональными клавишами и встроенным интерфейсом Ethernet (TCP/IP).
• Панель оператора SIMATIC KTP600 Basic mono с монохромным 5.7” сенсорным дисплеем, 6 функциональными клавишами и встроенным интерфейсом Ethernet (TCP/IP).
• Панель оператора SIMATIC KTP600 Basic color с цветным 5.7” сенсорным дисплеем, 6 функциональными клавишами и встроенным интерфейсом:
  • Ethernet (TCP/IP) в модели KTP600 Basic color PN или
  • RS 485/RS 422 в модели KTP600 Basic color DP.
• Панель оператора SIMATIC KTP1000 Basic color с цветным 10.4” сенсорным дисплеем, 8 функциональными клавишами и встроенным интерфейсом
  • Ethernet (TCP/IP) в модели KTP600 Basic color PN или
  • RS 485/RS 422 в модели KTP600 Basic color DP.
• Панель оператора TP1500 Basic color PN с цветным 15.1” сенсорным дисплеем и встроенным интерфейсом Ethernet (TCP/IP).

Все панели семейства SIMATIC Basic Line выполнены в полном соответствии с требованиями концепции Totally Integrated Automation, оснащены графическими дисплеями и обеспечивают поддержку широкого спектра функций человеко-машинного интерфейса.

Семейство объединяет в своем составе:

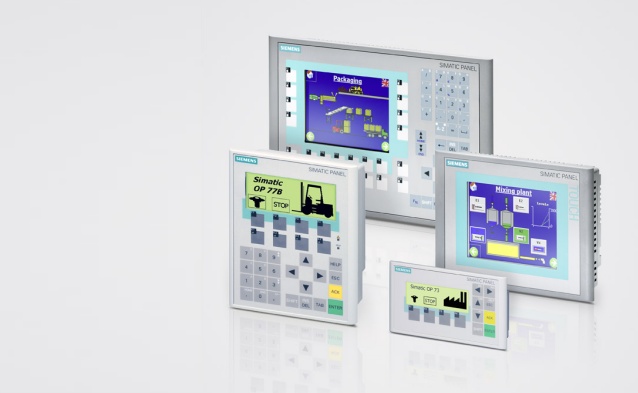

• Сенсорную панель оператора SIMATIC TP 177A с монохромным дисплеем.
• Сенсорные панели оператора SIMATIC TP 177B с монохромным или цветным дисплеем.
• Панель оператора SIMATIC OP 177B с монохромным или цветным дисплеем и мембранной клавиатурой.
• Многофункциональная панель MP 177 с цветным сенсорным дисплеем.

Основными отличительными чертами панелей SIMATIC серии 177 являются:

• Встроенный 32-разрядный микропроцессор с RISC архитектурой.
• Встроенная Flash-EEPROM пользователя.
• 5,7” CCFL (Cold Cathode Fluorescence Lamps) STN дисплей с разрешающей способностью экрана 320х240 точек.
• Сенсорные аналоговые резистивные датчики, рассчитанные на 1 миллион срабатываний (кроме OP 177B).
• Гарантированная наработка на отказ 50000 часов, что позволяет использовать сенсорные панели в режиме непрерывной работы в течение 6 лет.
• Степень защиты лицевой часть панели IP65, остальной части корпуса – IP20.
• Сертификаты и одобрения CE, CSA, UL, FM, NEMA4.

Работа панелей базируется на использовании операционной системы Windows CE, существенно расширяющей их функциональные возможности:

• Шрифты True Type
• Мощные графические возможности: графические изображения, гистограммы.
• Динамические объекты: поля ввода-вывода, выпадающие окна выбора объектов.
• Тренды кривых (TP 177B/OP 177B)
• Парольная защита
• Библиотеки элементов
• Система обработки сообщений
• Обработка рецептов (TP 177B/OP 177B)
• Многоязыковая поддержка, включая русский язык

Небольшая глубина монтажа, отсутствие жестких дисков и вентиляторов, высокая электромагнитная совместимость, степень защиты IP65 и длительный срок службы ламп подсветки позволяют применять панели МР277/МР377 в жестких промышленных условиях. Программное обеспечение панелей, основанное на операционной системе Windows CE, позволяет интегрировать стандартные для Windows интерфейсы, дополнительные приложения и опции, расширяющие возможности мультифункциональных панелей по сравнению с классическими.

Варианты

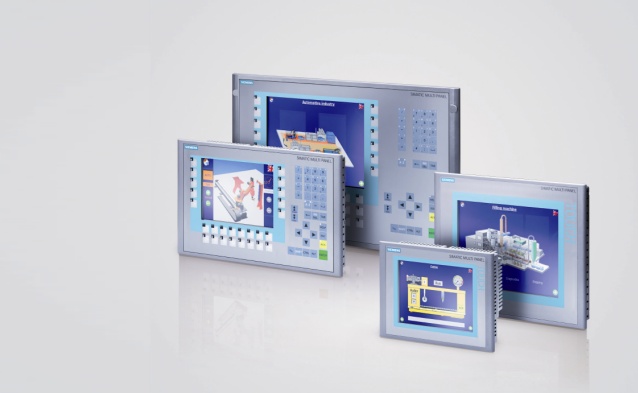

Панели МР277/МР377 имеют сенсорный и клавиатурный вариант исполнения. МР277 оснащены цветным TFT дисплеем 8” или 10” с поддержкой 64К цветов и разрешением 640х480 пикселей. Панели МР377 имеют цветной TFT дисплей 12”, 15” или 19” с поддержкой 64К цветов и разрешением до 1280x1024. Панели с мембранной клавиатурой оборудованы набором системных и функциональных клавиш. Степень защиты по переднему фронту - IP65, что позволяет использовать панели в непосредственной близости от технологического процесса.

Панель оператора MP 277-10 Touch INOX ориентирована на применение в пищевой и фармацевтической промышленности, а также на предприятиях по производству напитков. Ее фронтальная панель выполнена из нержавеющей стали и имеет степень защиты IP66. По своим установочным размерам, набору встроенных интерфейсов и объему поддерживаемых функций панель MP 277-10 Touch INOX аналогична панели MP 277-10 Touch.

Связь с главным компьютером/ панелью оператора выполняется через сеть PROFINET/ Industrial Ethernet или установкой непосредственного Ethernet соединения с ведущей станцией.

Удаленные терминалы позволяют получать доступ к программному обеспечению и данным ведущей станции, отображать изображения с ее экрана, выполнять редактирование документов, вводить управляющие воздействия и т.д. Для выполнения этих операций не требуется установка дополнительного программного обеспечения или специального конфигурационного проекта.

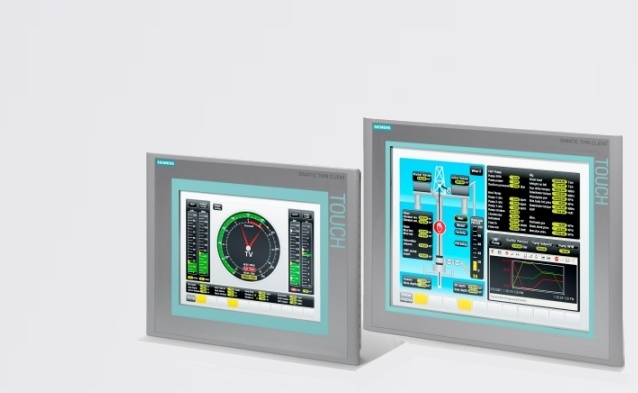

Конструктивно Thin Client выполнены в виде панелей операторов с сенсорными цветными TFT дисплеями диагональю 10” и 15”. Фронтальная панель приборов имеет степень защиты IP54, остальная часть корпуса выполнена со степенью защиты IP20. С помощью дополнительного защитного покрытия степень защиты фронтальной панели может быть доведена до уровня IP65. По установочным размерам корпус панели Thin Client 10”/15” Touch полностью совместим с габаритами панелей операторов MP 277-10 Touch/ MP 377-15 Touch соответственно.

Кроме этого имеется возможность заказать панель Thin Client 15” в защищенном корпусе с защитой IP65 (Thin Client 15” Touch PRO) со всех сторон. Подвод сетевых проводов и питания к панели может быть осуществлен как снизу, так и сверху.

Для ввода информации может использоваться как встроенная сенсорная клавиатура панели, так и внешняя клавиатура или мышь, подключаемые к интерфейсу USB. Для одновременного подключения нескольких устройств можно использовать промышленный USB Hub 4. Все действия, выполняемые с клавиатуры или с помощью мыши, отображаются как на экране тонкого клиента, так и на экране ведущей станции.

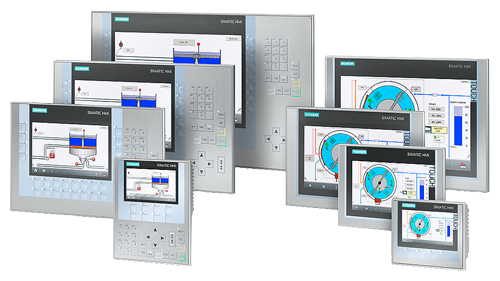

Все панели серии оснащены широкоформатными цветными яркими TFT дисплеями, позволяющими увеличивать площадь отображения информации на 40 % по сравнению с существующими панелями операторов SIMATIC с той же диагональю экрана. Широкий угол обзора, достигающий 170 градусов, существенно упрощает считывание визуальной информации. Яркость подсветки экрана может регулироваться в диапазоне от 0 до 100 %. Управление яркостью подсветки может выполняться из проекта панели оператора или из программы контроллера. Поддержка протокола PROFIenergy позволяет выполнять централизованное управление яркостью дисплеев всех сетевых панелей операторов для реализации алгоритмов энергосбережения, например, для отключения всех панелей на периоды пауз в выполнении производственных операций.

Все панели комфортной линии обеспечивают поддержку развитого набора функций человеко-машинного интерфейса, одинакового для всех панелей серии. Состав этих функций достаточно широк и наиболее близок к функциональным возможностям существующих многофункциональных панелей операторов SIMATIC. При этом производительность панелей комфортной линии увеличена по сравнению с панелями операторов SIMATIC MP 277 практически в два раза, что существенно снижает времена обновления информации. Панели серии способны отображать Интернет страницы, а также документы Adobe Acrobat, MS Word и MS Excel. Все панели линии Comfort Panel обеспечивают необслуживаемое сохранение данных при перебоях в питании без использования блоков бесперебойного питания. При этом данные из оперативной памяти панели сохраняются в системной SD карте, архивы и рецепты – во второй SD карте. Дополнительно использование SD карт позволяет производить замену панели оператора без использования программатора. Панели Comfort Panel обеспечивают поддержку расширенного набора диагностических функций при работе с программируемыми контроллерами SIMATIC S7/ WinAC. Эти функции позволяют выполнять считывание и отображение диагностической информации, для получения доступа к которой ранее был необходим STEP 7. Для просмотра диагностических сообщений может быть использован новый элемент управления.
