Механические и электромагнитные реле потока

Механические и электромагнитные реле потока

1. DW 181 индикатор потока для диаметров трубопровода G 3/4 до G2, визуального и/или дистанционного контроля расхода жидкостей.

  • Для горизонтальных и вертикальных трубопроводов
  • Категория защиты IP 55
  • С резьбовым подсоединением G 3/4'' до 2''
  • Полный диапазон шкалы 0,16 до 30 м3/ч
  • Система измерения C или E
  • Для температур продукта до 120°C, для более высоких температур по запросу
  • Для давлений до 40 бар
  • 1 или 2 выключателя предельных значений

2. DW 182 реле потока для диаметров трубопровода DN 15 до DN 65, визуального и/или дистанционного контроля расхода жидкостей.

  • DW182 для горизонтальных и вертикальных трубопроводов
  • Категория защиты IP 55
  • С фланцевым подсоединением от DN 15 до DN 50 (DN 65)
  • Полный диапазон шкалы 0,16 до 30 м3/ч
  • Система измерения C или E
  • Для температур продукта до 120°C, для более высоких температур по запросу
  • Для давлений до 40 бар, DN 65: 16 бар
  • 1 или 2 выключателя предельных значений

3. DW 183 индикатор протока для диаметров трубопровода DN 65 до DN 200, визуального и/или дистанционного контроля расхода жидкостей.

  • DW183 для горизонтальных и вертикальных трубопроводов
  • Категория защиты IP 55
  • С фланцевым подсоединением от (DN 65) DN 80 до DN 200
  • Полный диапазон шкалы 24 до 150 м3/ч
  • Система измерения P
  • Для температур продукта до 120°C, для более высоких температур по запросу
  • Для давлений до 16 бар DN 200: 10 бар
  • 1 или 2 выключателя предельных значений

4. DW 184 реле протока для диаметра трубопровода DN 150, визуального и/или дистанционного контроля расхода жидкостей.

  • DW184 для горизонтальных и вертикальных трубопроводов
  • Категория защиты IP 55
  • Монатжный фланец DN 150 / PN 16
  • Полный диапазон шкалы (скорость жидкости) 0,4 до 4 м/с
  • Система измерения P
  • Для температур продукта до 120°C, для более высоких температур по запросу
  • Для давлений до 25 бар
  • 1 или 2 выключателя предельных значений

5. DWM 1000. Электромагнитный сигнализатор расхода или индикатор потока. Электромагнитный контроллер для контроля за расходом электропроводных жидкостей, паст и суспензий.

  • 2-х проводная схема
  • Нет подвижных частей, не требует технического обслуживания
  • Электроника заменяема на ходу без снятия давления
  • Низкая потребляемая мощность
  • Части, контактирующие со средой, выполнены из нержавеющей стали или керамики
  • Прочное исполнение, категория защиты IP 66 по NEMA 4 и 4Х
  • Для трубопроводов >= DN 50
  • Рабочая температура : 150°C
  • Окружающая температура: -25 до +60°C
  • Рабочее давление: 25 бар

6. DWM 2000. Электромагнитный индикатор расхода или индикатор потока. Аналоговый преобразователь DWM 2000 для контроля за расходом электропроводных жидкостей, паст и суспензий

  • Низкая потребляемая мощность
  • Нет подвижных частей, не требует технического обслуживания
  • Части, контактирующие со средой, выполнены из нержавеющей стали или керамики
  • Токовый выход 4 -20 мA
  • Прочное исполнение, категория защиты IP 66 по NEMA 4 и 4Х
  • Для трубопроводов >= DN 50
  • Рабочая температура : 150°C
  • Окружающая температура: -25 до +60°C
  • Рабочее давление: 25 бар

Заказ продукции
Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Excel (47 Kb), описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или факсу.
* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.

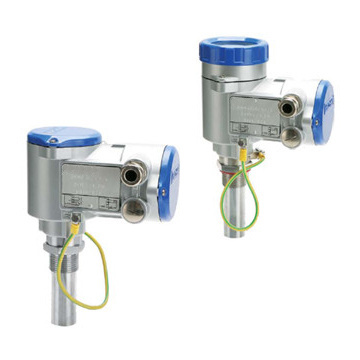

1. Электромагнитные расходомеры и реле протока DWM 1000 и DWM 2000

  • Измерение и мониторинг электропроводящих жидкостей, паст и суспензий
  • Опционально доступен цифровой дисплей
  • Нет подвижных частей, не требует технического обслуживания

DWM 1000 и DWM 2000 предназначены для измерения и мониторинга электропроводящих жидкостей, паст и суспензий.

DWM 1000 основан на преобразовании индукцированного напряжения в релейный сигнал.

DWM 2000 основан на преобразовании индукцированного напряжения в выходной токовый сигнал 4...20мА, пропорционально расходу жидкости.

Преимущества

  • DIP - переключатель для установки предельных значений
  • Кнопка калибровки нуля устраняет смещение нуля
  • Удлиненная версия для труб диаметром свыше 400 мм / 16" дюймов
  • Опционально шаровой клапан для удлиненных версий
  • Прочная конструкция, категория защиты IP66 (NEMA 4/4X)
  • Для применений в погруженном положении доступна категория защиты IP 68
  • Допускается применение при рабочих температурах до 150°C / 300°F и рабочем давлении до 25 бар / 360 psig
  • Опциональный цифровой дисплей для расходомеров DWM 2000
  • Применим для электрических цепей постоянного и переменного тока (доступны реле для DWM 1000)
  • Опциональная монтажная "катушка" для труб диаметром DN25...50 или 1"...2"
  • Опциональное присоединение для корпусов Tuchenhagen VARIVENT®
  • Корпус можно снимать или поворачивать в рабочих условиях

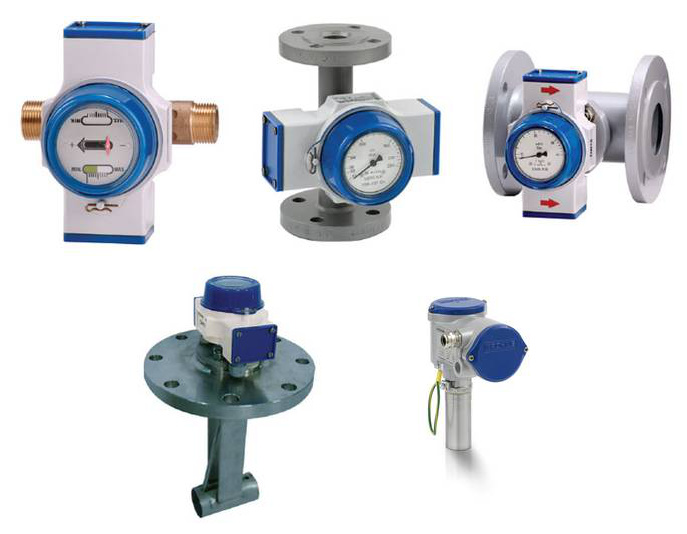

2. Механические индикаторы - реле протока DW 181 | DW 182 | DW 183 |
* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.
DW 184

  • Механические, автономные, не требуют источника питания
  • Для вертикальных и горизонтальных трубопроводов от DN 15 до DN 3000 и более
  • Надежны и стабильны при эксплуатации при температуре до 300°C / 570°F

Реле протока серии DW 18 идеальны для местной индикации потока однородных чистых жидкостей. Регулируемые выключатели оповещают о достижении точки переключения.

Приборы обладают высокой прочностью. Доступны несколько вариантов, которые подходят для широкого ряда применений.

Преимущества

  • Возможность непрерывного считывания
  • Не требуется источник питания
  • Взрывозащищенное исполнение Ex d
  • Высокотемпературное исполнение 300°C (570°F)
  • Возможное рабочее давление до 120 бар (1740 psig)
  • Нет ограничений по диаметру трубы: врезная версия подходит для труб диаметром > 250 мм
  • Доступна любая длина трубы для облегчения процедуры замены существующих узлов
  • Большой выбор материалов технологических соединений и деталей, контактирующих со средой
  • Опционально доступен корпус из нержавеющей стали
  • Работает с любой чистой жидкостью из любой позиции
  • Высокая точность и повторяемость
  • Оповещение: устанавливается производителем бесплатно во время калибровки на тестовой установке
  • Каждый прибор калибруется и проверяется индивидуально
  • Значение выключателя может быть откалибровано воздухом!
  • Опционально доступен 3-проводной прибор (без местной индикации) с токовым выходом 4-20 mA
  • Прибор с электропитанием и цифровой индикацией возможен в соответствии с C95 Ci или подобным протоколом














Заказ продукции
Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Word, описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .
