Регуляторы расхода
sika
ООО «МЕРА» (входит в ГК «СТЕЛЛА»):
+7 (812) 320-55-00

+7 (812) 677-05-77






Регуляторы расхода



Для стабильного расхода

Описание работы

Под действием существующего перепада давления свободное сечение потока среды в блоке контроля изменяется соответствующим образом. Увеличивая рабочий зазор при уменьшении давления или уменьшая его при повышении давления, регулятор расхода марки SIKA обеспечивает поддержание постоянного уровня объемного расхода.


Особые преимущества

  • Отсутствие необходимости использования дополнительного питания
  • Простая и компактная конструкция
  • Надежность, отсутствие изнашиваемых частей
  • Простой монтаж

Для чего предназначен регулятор расхода?

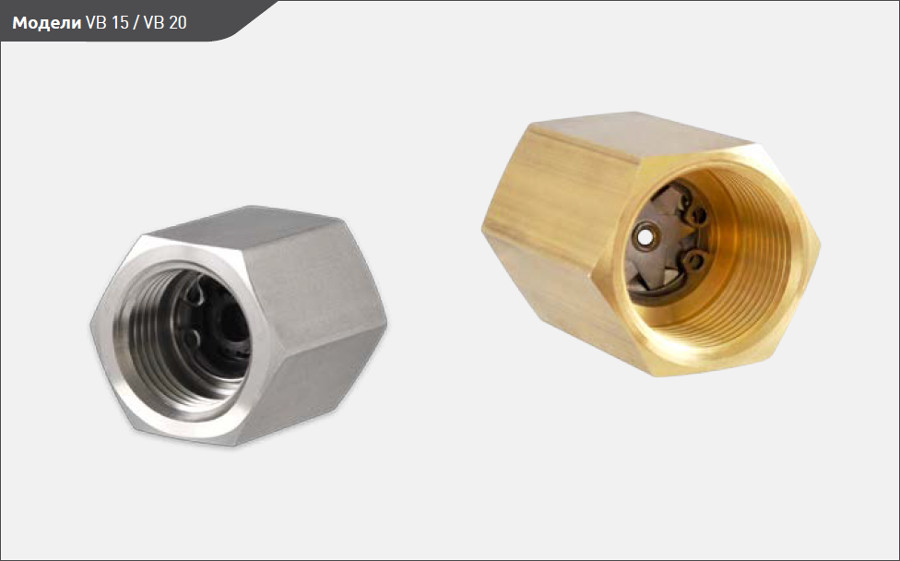

Регуляторы расхода моделей VB 15 и VB 20 марки SIKA разработаны для поддержания постоянного уровня удельного расхода при работе с водообразными средами. Благодаря установке регуляторов расход поддерживается на постоянном уровне и не превышается даже при колебаниях давления ниже или выше места расположения регулятора.

Обеспечение подачи требуемых объемов в отдельные участки трубопровода одновременно с возможностью обеспечения гидрокомпенсации системы представляет исключительную важность при эксплуатации комплексных систем, объединяющих нескольких потребителей.

Практическое применение

  • Системы охлаждения воды
  • Системы очистки воды
  • Санитарно-техническое оборудование
  • Промышленные водораспределительные системы

Серия VB


Технические характеристики


Модель Расход (заданное значение) л/мин, H2O, 20 °C
VB1503SR... 3
VB1504SR... 4
VB1506SR... 6
VB1507SR... 7
VB1508SR... 8
VB1510SR... 10
VB1512SR... 12
Общие характер-ки
Допуст. отклонение регулирования ≤ 5 л/мин: ±15 %
> 5 л/мин: ±10 %
Диапазон рабочих температур 10...60 °C
Рабочее давление 1...10 бар
Номин. диаметр DN 15
Технологическое соединение
Материалы
Патрубок Латунь 2.0401 или
нержавеющая сталь 1.4571
Внутренние части EPDM (этилен-пропилен монодиен),
ПОМ Hostaform C, нерж.сталь 1.4422
Модель Расход (заданное значение) л/мин, H2O, 20 °C
VB2001ER... 1
Возможны уставки 1...30 л/мин с шагом 1 л/мин
VB2030ER... 30
Общие характеристики
Допуст. отклонение регулирования < 3 л/мин: ±15 %
> 3 л/мин: ±10 %
Диапазон рабочих температур -20...200 °C
Рабочее давление 2...10 бар
Номинальный диаметр DN 20 (опционально DN 15)
Технологическое соединение G¾ (опционально G½)
Материалы
Патрубок Латунь 2.0401 или
нержавеющая сталь 1.4305
Внутренние части Нержавеющая сталь 1.4310 / 1.4301 / A2

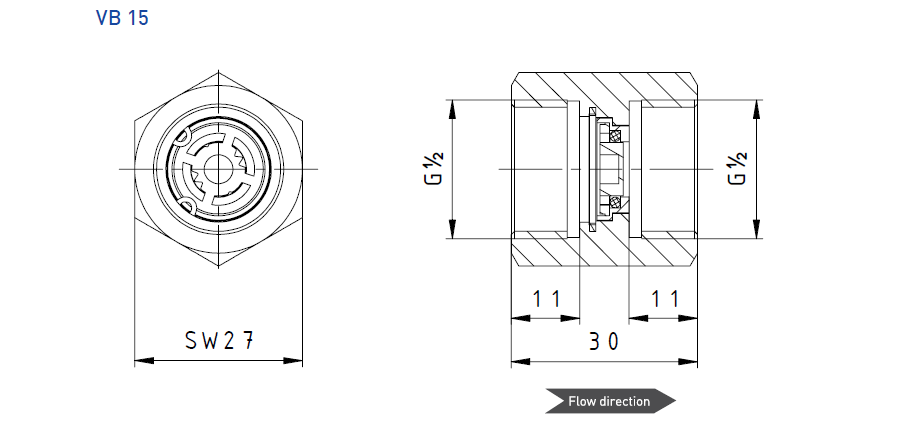

Размеры



Пример заказа VB15 03SR MS1
Расход
3 л/мин
4 л/мин
6 л/мин
7 л/мин
8 л/мин
10 л/мин
12 л/мин
03SR
04SR
06SR
07SR
08SR
10SR
12SR
Материал
Латунь
Нержавеющая сталь
MS1
VA1

Пример заказа VB20 01ER MS3
Расход
1 л/мин
2 л/мин
Уставка по запросу с шагом 1л/мин
30 л/мин
01ER
02ER

30ER
Материал
Латунь
Нержавеющая сталь
MS3
VA3
