Вихревые расходомеры расходомеры для газов и пара

Вихревые расходомеры расходомеры для газов и пара

Измерение объёмного расхода газов и паров вихревыми расходомерами основано на понятии вихревой дорожки Кармана.

Особенности вихревых расходомеров

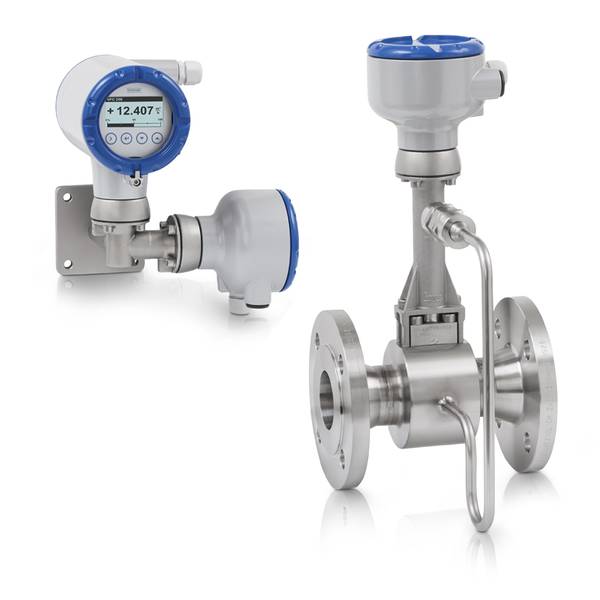

  • компактное и раздельное исполнение
  • выпускаются с аналоговой или цифровой системой
  • номинальные размеры DN 15 до DN 300

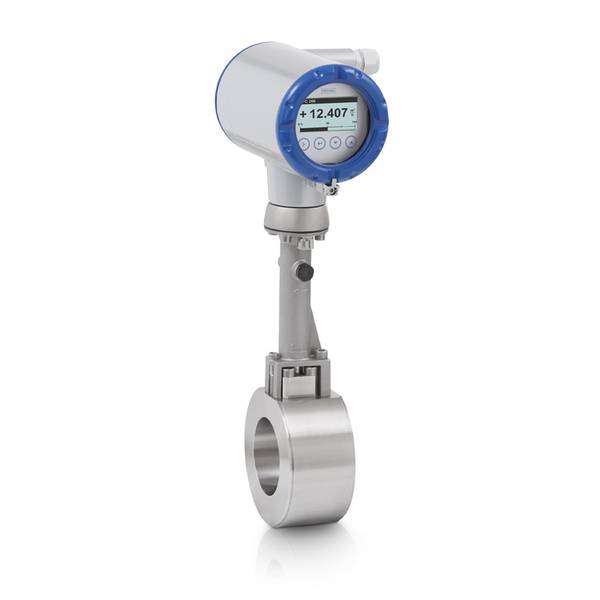

  • фланцевое и бесфланцевое ("сэндвич") исполнение
  • бесконтактное измерение
  • отсутствие подвижных частей
  • высокая точность измерений, не зависящая от изменений давления, температуры, плотности и вязкости
  • не требуют обслуживания
  • взрывозащищенное исполнение по ЕЕх ib IIC T6 ТЗ

Вихревые расходомеры оснащены микропроцессорами, всефункции и рабочие параметры программируемые. Стандартное оснащение вихревых расходомеров включает жидкокристаллический дисплей, дополнительный входной сигнал для преобразования объемного расхода в массовый, а также токовый или частотный выход.

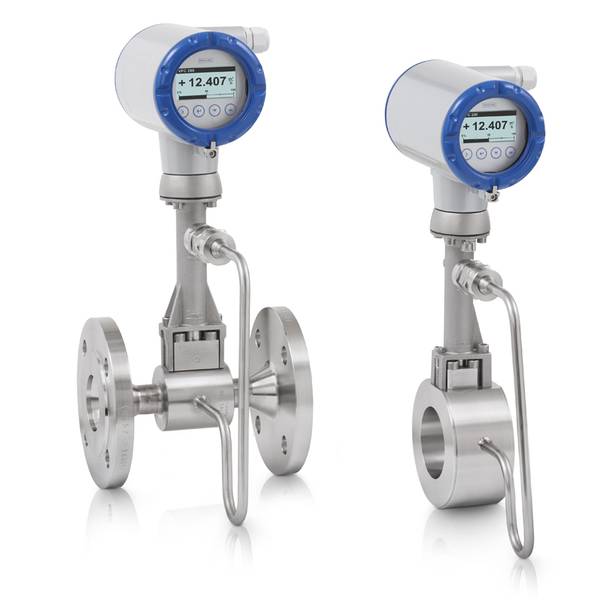

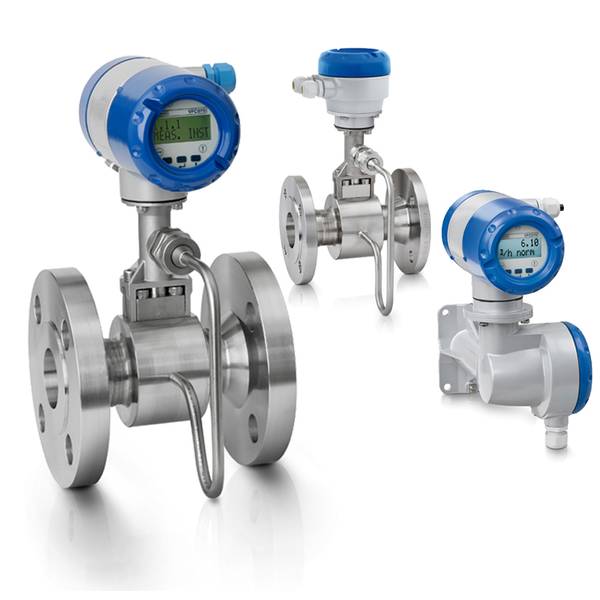

1. OPTISWIRL 4070C является единственным вихревым расходомером, выполненным по двухпроводной технологии, который имеет функцию компенсации температуры и давления. Вихревой расходомер OPTISWIRL 4070 C обеспечивает точное измерение объемного (при рабочих или нормальных условиях) и массового расхода как проводящих, так и не обладающих электропроводностью жидкостей, а также газов и пара даже при колебаниях температуры и давления. Двухпроводный вихревой расходомер с функцией компенсации по температуре и давлению. Износоустойчивая, полностью сварная конструкция из нержавеющей стали, обладающая такими свойствами как высокая коррозионная устойчивость, устойчивость по температуре и давлению. Оптимальная эксплуатационная надежность благодаря интеллектуальной обработке сигнала (технология ISP). Вихревой расходомер обеспечивает стабильность показаний, негативные внешние факторы не влияют на точность измерения прибора. Вихревой расходомер готов к эксплуатации сразу после окончания монтажа, благодаря концепции «подключи и работай (plug & play)

  • Может использоваться для процессов дозирования
  • Конструкция сенсора, не требующая технического обслуживания в период эксплуатации
  • Программный пакет PACTware для связи с прибором поставляется бесплатно
  • Измерение пара, в том числе и насыщенного
  • Контроль работы паровых котлов
  • Контроль за нагнетанием компрессора
  • Измерение потребления в системах подачи сжатого воздуха
  • Измерение газа промышленного назначения
  • Измерение потребления горелки
  • Совместимость вихревых расходомеров с процессами промывки и пропарки (CIP и SIP) в пищевой и фармацевтической промышленности

2. Вихревой расходомер VFM 3100 F-T для жидкостей, газа и пара с фланцевым присоединением. Измерительная труба вихревого расходомера содержит вихреобразующее тело и сенсор для обнаружения вихрей. Серия Т VFM 3100 имеет HART® протокол для коммуникации.

  • Может использоваться для процессов дозирования
  • Условный диаметр от 15 до 300 мм
  • Скорость воды (при стандартных условиях) - до 7,7 м/с
  • Скорость газа или пара - до 185 м/с
  • Рабочая температура от -20 до +430°C
  • Категория защиты IP 66, соответствует NEMA 4X
  • Имеет сертификат взрывозащиты
  • Выходы 4 - 20 мA, импульсный 0 до 100 Гц, HART®
  • Погрешность ±0,5 до 2% в зависимости от числа Рейнольдса

3. Вихревой расходомер VFM 3100 W-T для жидкостей, газа и пара с межфланцевым присоединением (типа «сэндвич»). Измерительная труба этого вихревого расходомера содержит вихреобразующее тело и сенсор для обнаружения вихрей. Серия Т VFM 3100 имеет HART® протокол для коммуникации.

  • Может использоваться для процессов дозирования
  • Условный диаметр от 15 до 200 мм
  • Скорость воды (при стандартных условиях) - до 7,7 м/с
  • Скорость газа или пара - до 185 м/с
  • Рабочая температура от -20 до +430°C
  • Категория защиты IP 66, соответствует NEMA 4X
  • Имеет сертификат взрывозащиты
  • Выходы 4 - 20 мA, импульсный 0 до 100 Гц, HART®
  • Погрешность ±0,5 до 2% в зависимости от числа Рейнольдса

4. Вихревой расходомер VFM 7000/7500 - работающие по принципу вихреобразования, повсеместно приняты как стандарт для измерения расхода жидкости, пара и газа.

Доступна 2-х проводная версия вихревого расходомера, а также версии специфических применений в диапазоне диаметров от 10mm до 200mm.

Специализированные вихревые расходомеры - приборы для измерения расхода насыщенного пара (SSM), конденсата (CFM), газа (GFM), атмосферного воздуха (FAD), природного газа (NGM), а также вихревые расходомеры для учета тепла (HM, NHM) и устанавливаемые на рефрижераторах большой грузоподъемности (TR). Эти модели включают в своем составе преобразователи температуры и давления, и позволяют производить коррекцию коэффициента сжимаемости среды.


Заказ продукции
Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Excel (47 Kb), описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или факсу.
* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.

Измерение объёмного расхода газов и паров вихревыми расходомерами основано на понятии вихревой дорожки Кармана.

Особенности вихревых расходомеров:

  • компактное и раздельное исполнение
  • выпускаются с аналоговой или цифровой системой
  • номинальные размеры DN 15 до DN 300
  • фланцевое и бесфланцевое ("сэндвич") исполнение
  • бесконтактное измерение
  • отсутствие подвижных частей
  • высокая точность измерений, не зависящая от изменений давления, температуры, плотности и вязкости
  • не требуют обслуживания
  • взрывозащищенное исполнение по ЕЕх ib IIC T6 ТЗ

Вихревые расходомеры оснащены микропроцессорами, всефункции и рабочие параметры программируемые. Стандартное оснащение вихревых расходомеров включает жидкокристаллический дисплей, дополнительный входной сигнал для преобразования объемного расхода в массовый, а также токовый или частотный выход.

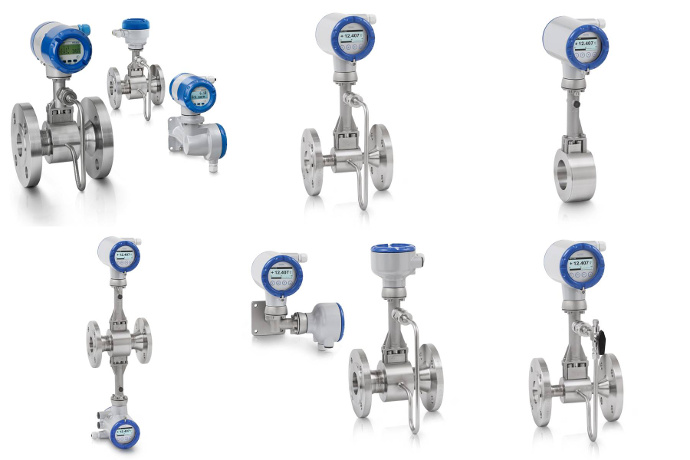

Вихревые расходомеры KROHNE
