Концевые выключатели



Практическое применение

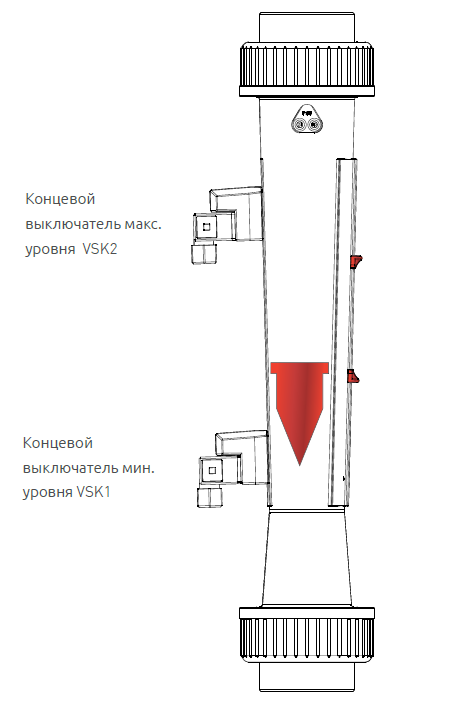

Концевые выключатели VSK1 и VSK2 предназначены для внешнего контроля за предельными расходами на ротаметрах марки SIKA. Для крепления концевых выключателей на ротаметре предусмотрена направляющая рейка. Концевые выключатели можно установить на любую точку переключения на соответствующей шкале.
Обращаем Ваше внимание, что при установке концевых выключателей на уже имеющиеся ротаметры необходимо заменить обычный поплавок поплавком с магнитом.

Описание работы

Магнит, установленный в поплавок, замыкает или размыкает геркон, заключенный в концевой выключатель. Переключение осуществляется по бистабильной схеме. Это означает, что режим переключения сохраняется, даже если поплавок с магнитом находится на некотором расстоянии от контакта.


Технические характеристики
Напряжение переключения Макс. 230 В перем./ пост. тока
Мощность переключения Макс. 10 Вт / 12 В∙А
Ток переключения Макс. 0,5 А
Переходное сопротивление 200 м Ω
Сопротивление изоляции 1011 Ω
Температура окружающей среды 0 ... 55 °C
Степень защиты IP65 по DIN 40050
Гистерезис переключения 1 - 2 мм хода поплавка

Режимы переключения и коды заказа
Концевые выключатели Поплавок Код заказа
Ниже Выше
Концевой выключатель мин. уровня VSK1
Концевой выключатель макс. уровня VSK1
