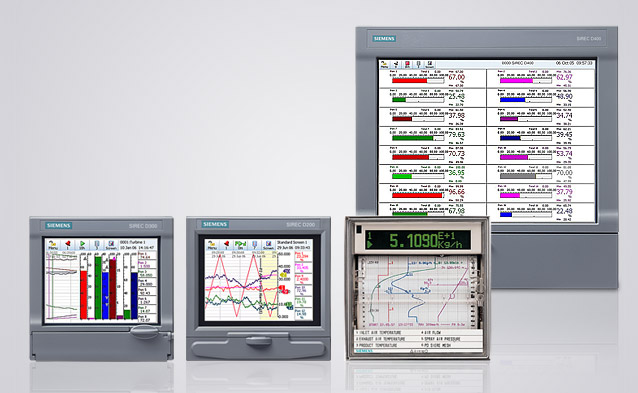

Цифровые самописцы SIREC D SIEMENS

SIREC D применяются для анализа аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивлений (в том числе выходных сигналов термопар и термометров сопротивления), а также для сбора, обработки, накопления, регистрации и отображения измерительной информации в металлургической, химической, нефтяной, газовой и других отраслях пром-ти.

Регистраторы имеют универсальные входы (mV, V, mA, термосопротивления, термопары), возможность расширения цифровых входов/выходов, аналоговых выходов. Встроенное программное обеспечение позволяет реализовать функции суммирования, сигнализации достижения, различные математические функции и организацию квазирегистрируемых каналов.

1. SIREC D200 Подробнее >>

Легко читаемый дисплей

5" цифровой цветной ЖК-дисплей (TFT)
Разрешение QVGA (320 x 240 пикселей)
Четкое и интуитивно понятное управление
Промышленный износоустойчивый сенсорный экран с быстрой навигацией

Многочисленные возможности подключения

10/100 Ethernet (DHCP), Web, OPC Server Web and E-mail
FTP и TCP/IP
RS485 Modbus-протокол (опция)
USB-порт спереди в качестве стандартного для клавиатуры и мыши. Опция USB на задней стороне.

Хранение данных

Энергонезависимая память на плате – до 400 МБайт
Сменное USB-устройство для хранения данных
Отсутствуют подвижные детали – только твердотельная Flash-память

Строгая система безопасности – Полная целостность данных

Защита паролем - 21CFR часть 11
ESS - Расширенная система безопасности

Плюс..

Система Health Watch (Надзор за состоянием) для профилактического обслуживания
Удаленный доступ – Расширенный анализ данных с помощью ПО на вашем ПК
Независимые скорости для графиков и для сохранения
Поддержка большого числа языков
Быстрый обзор и воспроизведение данных на самописце
Допуски - CE, CSA, UL
Опция NEMA 4X/IP66
Сохранение до 10 Гц (100 мсек) (включая опцию карты расширения)
До 12 аналоговых входов
Инструментарий для удаленного просмотра
4 импульсных входа через карту цифрового ввода-вывода (опция)

2. SIREC D300, D400 Подробнее >>

Легко читаемый дисплей

Цифровой цветной ЖК-дисплей (TFT)
Разрешение
- SIREC D300: QVGA Разрешение (320 x 240 пикселей)
- SIREC D400: SVGA Разрешение (800 x 600 пикселей)
Четкое и интуитивно понятное управление
Промышленный износоустойчивый сенсорный экран с быстрой навигацией
Конфигурируемые экраны

Многочисленные возможности подключения

10/100 Ethernet (DHCP), Web, Email, OPC-сервер
FTP, TCP/IP and RS485 Modbus Protocol
USB-порты для клавиатуры и мыши

Хранение данных

Энергонезависимая память на плате – до 1850 МБ
Сменное хранилище Compact Flash и USB
Отсутствуют подвижные детали – только твердотельные устройства хранения

Строгая система безопасности – Полная целостность данных

Защита паролем - 21CFR часть 11
ESS – Расширенная система безопасности

Плюс..

Система Health Watch (Надзор за состоянием) для профилактического обслуживания
Удаленный доступ – Расширенный программный анализ данных
Анализ на вашем ПК
Независимые скорости для графиков и для сохранения
Поддержка большого числа языков
Быстрый обзор и воспроизведение данных на самописце
Допуски - CE, CSA, UL, FM
NEMA 4X/IP66 (опция)
Сохранение с частотой до 50 Гц (20 мс)
Аналоговые входы
- SIREC D300: До 16 аналоговых входов
- SIREC D400: До 48 аналоговых входов
Инструментарий для удаленного просмотра

3. Пакет программного обеспечения SIREC D Подробнее >>

SIREC D-Viewer и SIREC D-Manager

Программное обеспечение SIREC D-Viewer включено в объем поставки самописца. Оно обеспечивает графическое или числовое отображение и распечатку измеряемых значений и данных.

Программный пакет SIREC D-Manager позволяет выполнять на ПК конфигурирование и моделирование самописца, а также архивирование, графическое представление, распечатку и экспорт данных в формат CSV.

SIREC D-Server

SIREC D-Server – это сетевое решение для отображения и архивирования данных, а также для коммуникации с (максимум) 256 самописцами. Для этого используется сеть RS485, или опция самописца Ethernet TCP/IP, которая обеспечивать возможность прямого взаимодействия с существующими ЛВС. Стандартный пакет предоставляет функции архивации, электронной почты, графики, печати и экспорта

Встроенная функция OPC обеспечивает экспорт данных в программы других разработчиков в режиме реального времени.

Инструменты для работы с базами данных

Это программное приложение работает с SIREC D-Manager и SIREC D-Server для предоставления инструментария для надежного администрирования данных для архивации, сортировки, перемещения, копирования и удаления данных, хранимых в локальных и удаленных базах данных. Программное обеспечение "Инструменты для работы с базами данных" поставляется вместе с SIREC D-Server.

SIREC D-Designer (только для SIREC D300 и SIREC D400)

SIREC D-Designer дает пользователю возможность создавать собственные графические страницы, которые впоследствии выводятся на дисплей самописца. Может использоваться любая комбинация элементов отображения, например, тренды, цифровые индикаторы, гистограммы, растровые изображения, оцифрованные показания и изображения установки. При необходимости можно изменять различные аспекты этих элементов, для получения совершенно индивидуальных показаний.

Программное обеспечение SIREC D-Designer совместимо как с самописцами SIREC D300, так и с самописцами SIREC D400. Завершенные графические страницы могут быть загружены с дискеты/PC-карты в любое количество самописцев. Таким образом особенно легко достичь согласованного и стандартизованного отображения данных процесса.

Цифровые самописцы SIREC DS/DM/DH, обзор (PDF англ, 1.05Мб) Цифровые самописцы SIREC DS, руководство по эксплуатации (PDF англ, 2.66Мб) Цифровой регистратор SIREC DS, руководство по эксплуатации (PDF рус, 7.2 Мб) Цифровой самописец SIREC D, каталог (PDF англ, нем, 1.57Мб) Цифровой самописец SIREC D, руководство пользователя (PDF англ, нем, 4.8Мб)

*Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.
