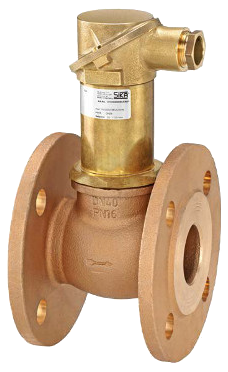

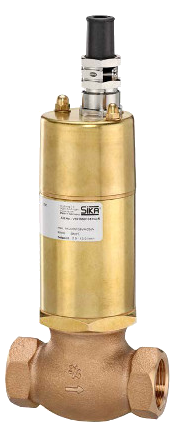

Поршневые реле потока

Контроль потока с помощью поршневых систем

Реле потока марки SIKA используются для контроля уровня потока сред с низкой вязкостью в трубопроводах. Это надежное оборудование для обеспечения минимального уровня потока и, соответственно, защиты высококачественных систем и оборудования от повреждений. Принцип действия реле потока основан на надежных механических принципах работы.

Поршневая система

Движущийся поток среды поднимает поршень, противодействуя усилию пружины из нержавеющей стали. При этом постоянный магнит, расположенный на поршне, изменяет положение и приводит в действие герконовый переключатель. Переключающий выход служит для контроля объемного расхода относительно его падения или повышения ниже или выше определенного уровня.

Преимущества

Различные монтажные положения
Высокая воспроизводимость
Геркон для выхода сигнала
Широкий диапазон точек переключения
Монтаж встраиванием
Специальная модификация для работы с маслом

Типичные области применения

Системы отопления
Контуры охлаждения
Системы смазки
Тепловые насосы
Сварочное оборудование с водяным охлаждением
Компрессоры
Химическая, фармацевтическая и пищевая промышленность
Системы очистки и природоохранные объекты
Контроль систем охлаждения воды
Контроль утечек

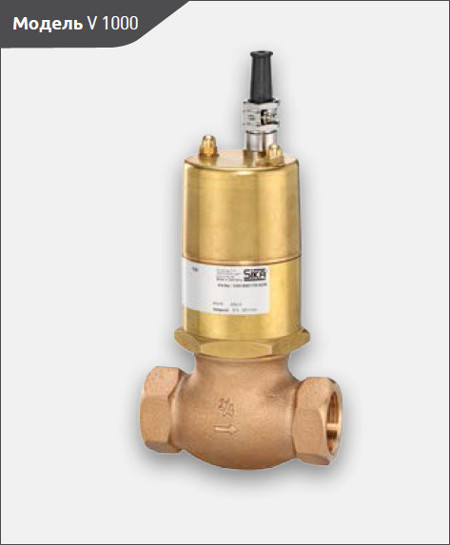

Серия V 1000 >>>

Поршневые реле потока для жидкостей

Визуальная индикация потока посредством сигнальной лампочки (только при 230 В пер. тока)
Практически любые монтажные положения
Высокая повторяемость
Геркон для выдачи сигнала
Широкий диапазон точек переключения
Монтаж встраиванием
Специальная модификация для работы с маслом (под заказ)

Технические характеристики
Номинальное давление	PN 16
Температура раб. среды	Макс. 100 °C
Переключающий контакт Макс. допустимая нагрузка на контакт	230 В пер.т. / пост.т.; 1 A 25 Вт , 36 В А
Степень защиты по EN 60529	IP54
Гистерезис	< 10 % от диапазона точки переключения
Погрешность	< 2 % от диапазона точки переключения

Код заказа	Номинальный диаметр трубы	Резьбовое соединение	Диапазоны точек переключения уменьш. потока, H₂O, 20 °C [л/мин]	Размеры [мм]				Вес [кг]
Код заказа	Номинальный диаметр трубы	Резьбовое соединение		SW	L1	L2	H1	Вес [кг]
V1008S01351G1R	DN 08	G¼	2...10	27/22*	81	10	136	1
V1010S01351G2R	DN 10	G⅜	2...10	27/22*	81	11	136	1
V1015S01351G3R	DN 15	G½	2...13	27	67	11	140	0,9
V1020S01351G4R	DN 20	G¾	5...28	33	80	14	143	1,1
V1025S01351G5R	DN 25	G1	20...110	41	95	17	150	1,3
V1032S01351G6R	DN 32	G1¼	23...140	52	98	14	150	1,7
V1040S01351G7R	DN 40	G1½	50...220	58	130	17	144	2,2
V1050S01351G8R	DN 50	G2	130...400	72	137	20	150	3,3

* Размер под ключ резьбовых переходников (в комплекте)

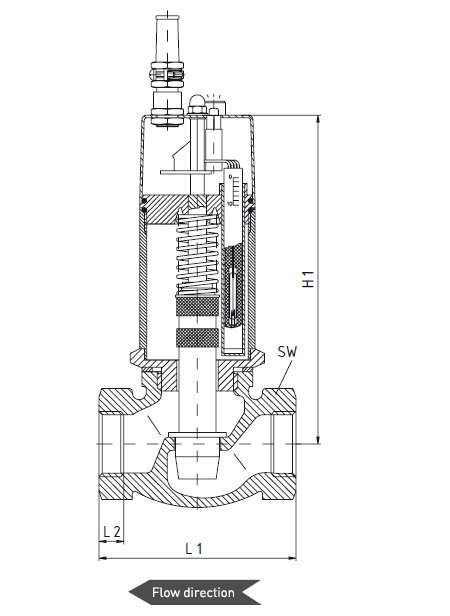

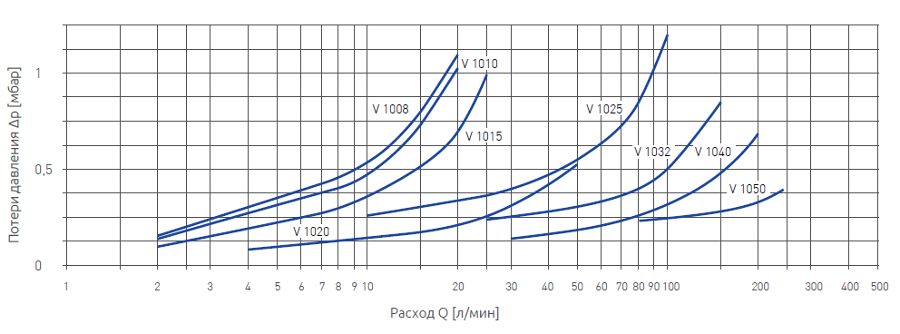

Типичные потери давления, размеры и материалы

Материалы, контактирующие со средой
Патрубок	Пушечная бронза RG5
Корпус	Латунь
Поршень	Полипропилен (Hostalen)
Магнит	Твердый феррит

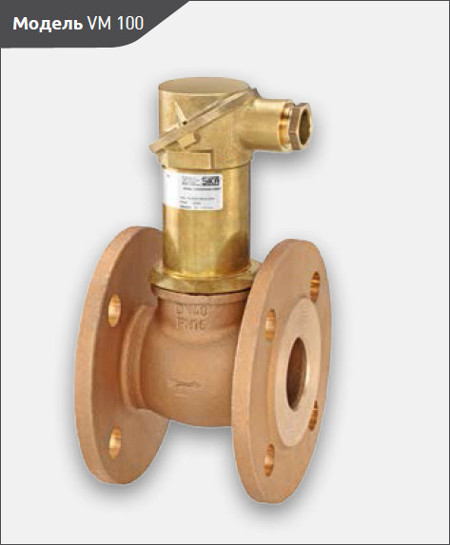

Серия VM 100 >>>

Поршневые реле потока для морского оборудования

Сертификация Германского Ллойда
Монтаж встраиванием: для DN 15 ... DN 20 используется соединение с внутренней резьбой, для DN 25 ... DN 80 – фланцевое соединение
Широкий диапазон точек переключения
Различные монтажные положения
Высокая повторяемость
Геркон для выдачи сигнала
Специальная модификация для работы с маслом (под заказ)

Технические характеристики
Номинальное давление	PN 16
Температура раб. среды	Макс. 100 °C
Переключающий контакт Макс. допустимая нагрузка на контакт	24 В пост. тока; 230 В пер. тока 0,5 A пост.тока; 1 A пер.тока 25 Вт , 36 В А
Кабельная втулка	M24 x 1,5 по станд. DIN 89280
Степень защиты по EN 60529	IP44
Гистерезис	< 15 % от диапазона точки переключения
Погрешность	< 2 % от диапазона точки переключения
Сертификация
Сертификация Германского Ллойда, сертификат №: 54627-71HH

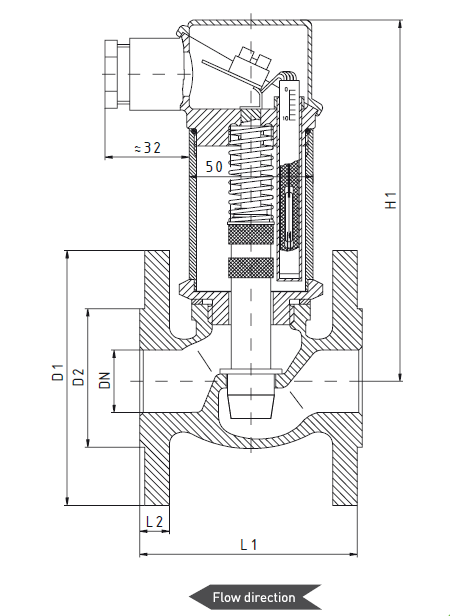

Код заказа	Диаметр трубы	Технологическое соединение	Диапазоны точек переключения, уменьшение потока, H₂O, 20 °C [л/мин]	Размеры [мм]
Код заказа	Диаметр трубы	Технологическое соединение		D1	D2	L1	L2	H1
VM115--1351G3R	DN 15	G½	2...13			81		136
VM120--1351G4R	DN 20	G¾	5...28			80		136
VM125--1351G5R	DN 25	Фланец с просверленными отверстиями по стандарту DIN EN 1092-1	15...75	115	68	90	12	151
VM132--1351G6R	DN 32		20...125	140	78	95	13	161
VM140--1351G7R	DN 40		30...200	150	88	110	14	165
VM150--1351G8R	DN 50		85...280	165	102	125	14	165
VM165--1351G9R	DN 65		65...410	185	122	150	15	179
VM180--1351G0R	DN 80		150...550	200	138	170	16	185

Материалы, контактирующие со средой
Патрубок	Пушечная бронза RG5
Корпус	Латунь
Поршень	Полипропилен (Hostalen)
Магнит	Твердый феррит

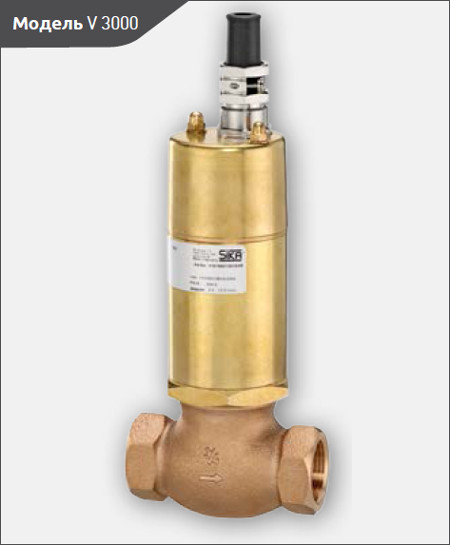

Серия V 3000 >>>

Поршневые реле потока с бесконтактным переключателем

Безмагнитное исполнение
Контроль за сверхмалыми потоками, например 0,5 л/мин
Практически любые монтажные положения
Высокая повторяемость
Малый гистерезис ≤ 1%
Неизнашиваемые бесконтактные переключатели

Технические характеристики
Номинальное давление	PN 16
Температура раб. среды	Макс. 100 °C
Выходной сигнал	NAMUR
Степень защиты по EN 60529	IP54
Допустимое отклонение диапазонов точек переключения	±15 %

Код заказа	Диаметр трубы	Резьбовое соединение	Диапазоны точек переключения уменьш. потока, H₂O, 20 °C [л/мин]	Размеры [мм]				Вес [кг]
Код заказа	Диаметр трубы	Резьбовое соединение		SW	L1	L2	H1	Вес [кг]
V3010S01751G2R	DN 10	G⅜	0.5...50	33/28*	96	19	113	1.1
V3015S01751G3R	DN 15	G½	0.5...50	33/28*	96	19	113	1.1
V3020S01751G4R	DN 20	G¾	0.5...50	33	80	13	113	1.0
V3025S01751G5R	DN 25	G1	2...105	41	95	14	120	1.2
V3032S01751G6R	DN 32	G1¼	2...235	52	98	14	120	1.6
V3040S01751G7R	DN 40	G1½	3.5...342	58	130	17	125	2.1
V3050S01751G8R	DN 50	G2	5...417	72	137	20	131	3.2

Модификации под большие размеры труб предоставляются по запросу.
* Размер под ключ резьбовых переходников (в комплекте)

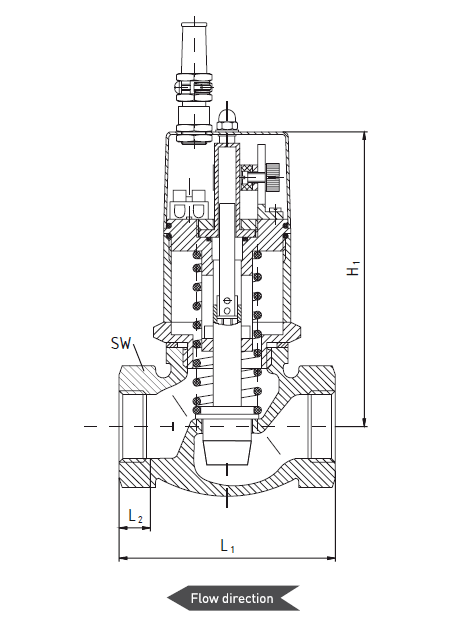

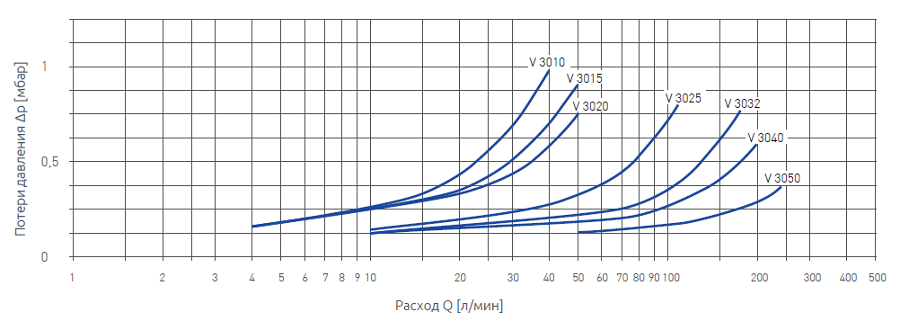

Типичные потери давления, размеры и материалы

Материалы, контактирующие со средой
Патрубок	Пушечная бронза RG5
Корпус	Латунь
Поршень	Полипропилен (Hostalen)
Направляющая привода	ПЭИ (Ultem)
