Диспетчеризация электрохозяйства крупных предприятий на базе продукции «Шнайдер-Электрик»

Автоматизированная система контроля и управления энергоснабжением строится на базе ПТК «EMCS» компании «Шнайдер-Электрик» и предназначена для комплексного автоматизированного управления объектами электрохозяйства с возможностью реализации технического учёта электрической энергии.

Основные функции системы EMCS:

  • информационные функции:
    • Визуализация однолинейных схем электроснабжения в виде анимированных мнемосхем.;
    • предупредительная и аварийная сигнализация возникновения ненормальных и аварийных режимов;
    • регистрация последовательности срабатывания защит и противоаварийной автоматики с точной привязкой времени;
    • регистрация событий, аварийных и предупредительных сигналов с присвоением метки времени;
    • осциллографирование параметров аварийных и переходных процессов с расшифровкой осциллограмм;
    • обработка информации, получаемой от цифровых терминалов и блоков УСО, в том числе регистрация пусков защит и автоматики, а также значений контролируемых параметров (токов, напряжений, частоты, мощности и других величин) в момент пуска защит и в момент срабатывания защит с присвоением метки времени;
    • обработка, регистрация и вывод на экран дисплея информации о событиях в текстовой (табличной) и графической формах;
    • формирование базы данных, ведение суточной и сменной ведомости, ведомости событий, графиков изменения текущих параметров, архива (в том числе аварийной информации);
    • предупредительная сигнализация о неисправностях устройств защиты и автоматики нижнего уровня;
    • ведение во всех устройствах нижнего и верхнего уровней единого времени, привязанного к астрономическому (к системам GPS/ГЛОНАСС);
    • контроль состояния источников постоянного тока, режима аккумуляторной батареи, состояния подзарядных агрегатов;
    • диагностика и контроль оборудования (ресурсов выключателей, двигателей и др.);
    • передача информации в смежные или вышестоящие системы АСУ (в соответствии с проектными решениями).
  • управляющие функции:
    • дистанционное управление выключателями системы электроснабжения;
    • дистанционное управление аварийными дизельными электростанциями;
    • дистанционное чтение и изменение уставок и конфигурации цифровых терминалов релейной защиты и автоматики.
  • функции защиты и диагностики:
    • проверка достоверности входной информации (проверка корректности времени устройств, анализ состояния элементов с дублированной информацией);
    • контроль действий оператора при выполнении оперативных переключений;
    • диагностика состояния технических средств и программного обеспечения .
  • технический учёт электроэнергии.

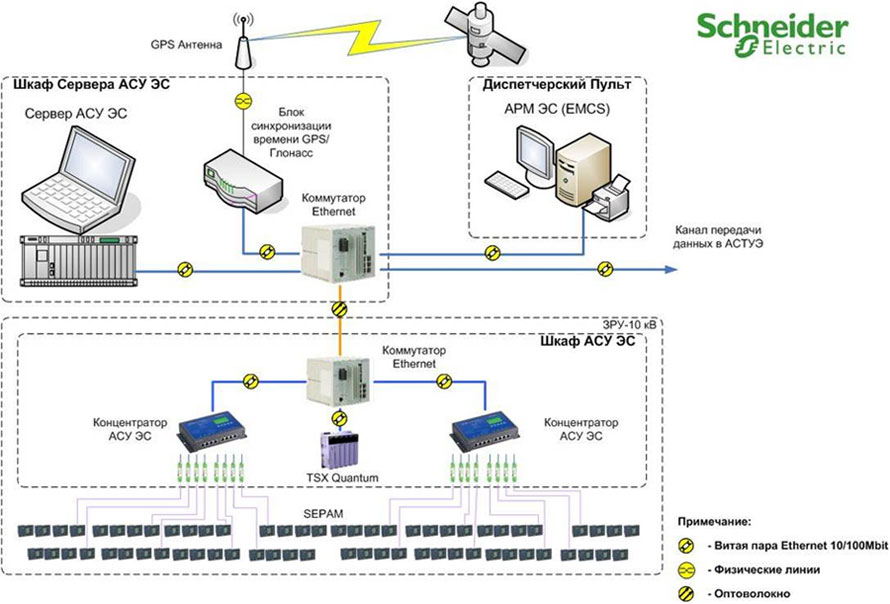

Типовая структура EMCS
Типовая структура EMCS

Устройства (оборудование)

EMCS обеспечивает работу со всем оборудованием «Шнейдер Электрик»: Sepam, Talus, Micrologic Power Meter, ION, Telemecanique … и т.д.

Система предоставляет готовые решения для работы с оборудованием сторонних производителей: БМРЗ, SPAC, REF, Simatic, THYROSOT … и другое

Преимущества системы EMCS:

  • Централизация информации от объектов электроснабжения.
  • Гибкая архитектура, простая расширяемость поставленной системы.
  • Использование протоколов различных производителей (Siemens, ABB, НПП «Механотроника»).
  • Синхронизация времени устройств по всей сети.
  • Самодиагностика системы.
  • Связь с другими системами через ОРС.
  • Дистанционная настройка уставок устройств РЗА.
  • Дистанционное считывание из РЗА осциллограмм аварийных процессов с печатью на принтер.
  • Бланки переключений (контроль правильности операций).
  • Возможность разработки новых функций, необходимых Заказчику.
  • Гарантийное и послегарантийное сопровождение.

Основные параметры и характеристики АСУ ЭС

Максимальное количество серверов 64
Максимальное количество АРМ 64
Максимальное количество WEB-клиентов нет ограничений
Ограничено количеством лицензий предусмотренных в аппаратном ключе защиты.
Объём базы данных БД ограничена объёмом жёсткого диска

Поддерживаемые протоколы:

  • Modbus RTU
  • Modbus TCP
  • JBUS
  • Modbus +
  • SPA-BUS
  • Profibus DP
  • Thales
  • МЭК 60870-5-101
  • МЭК 60870-5-104
  • IEC 61850 (МЭК 61850)
  • Другие (по запросу проектной организации или заказчика возможна доработка и дополнение ПО другими протоколами.)

Поддерживаемые технологии:

  • OPC
  • ActiveX
  • DDE
  • SQL

Функции подсистемы технического учета электроэнергии:

  • Сбор информации от электросчетчиков.
  • Обработка принятой информации.
  • Передача обработанных данных.
  • Самодиагностика.
  • Контроль достоверности и восстановления данных.
  • Ведение «Журналов событий».
  • Формирование отчетных документов.
  • Предоставление пользователям доступа к данным.

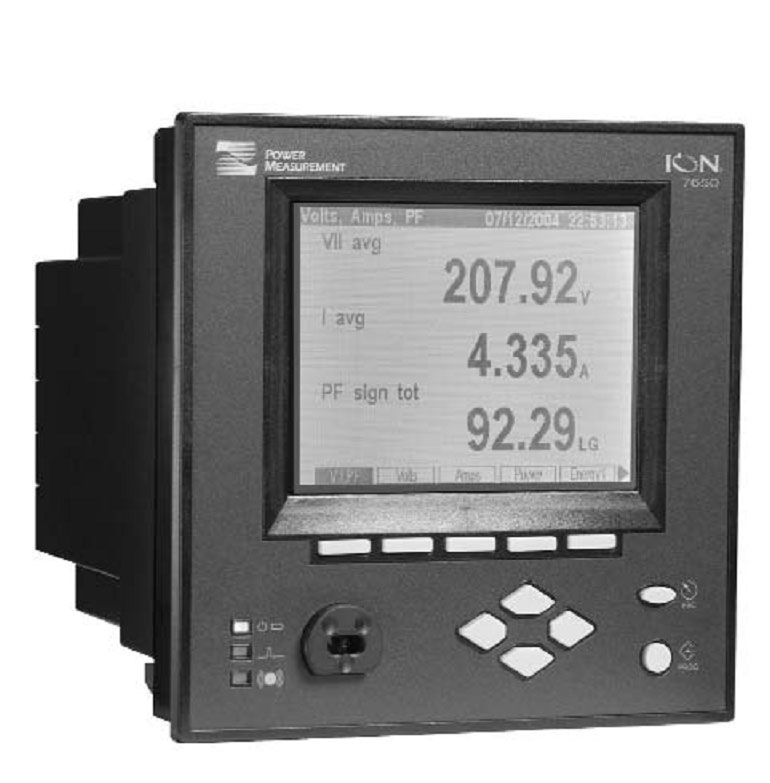

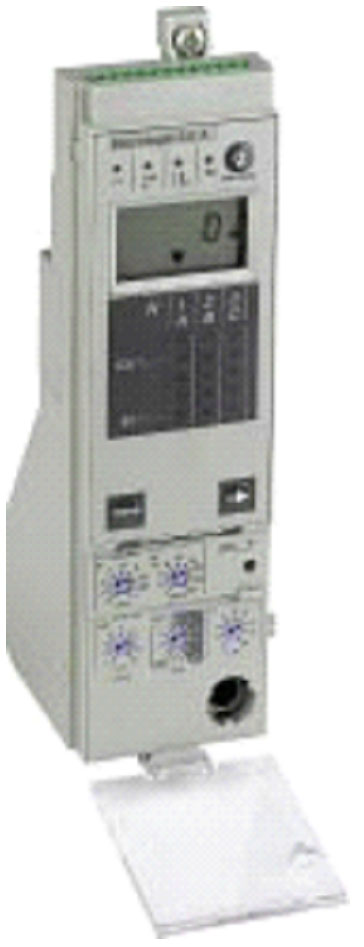

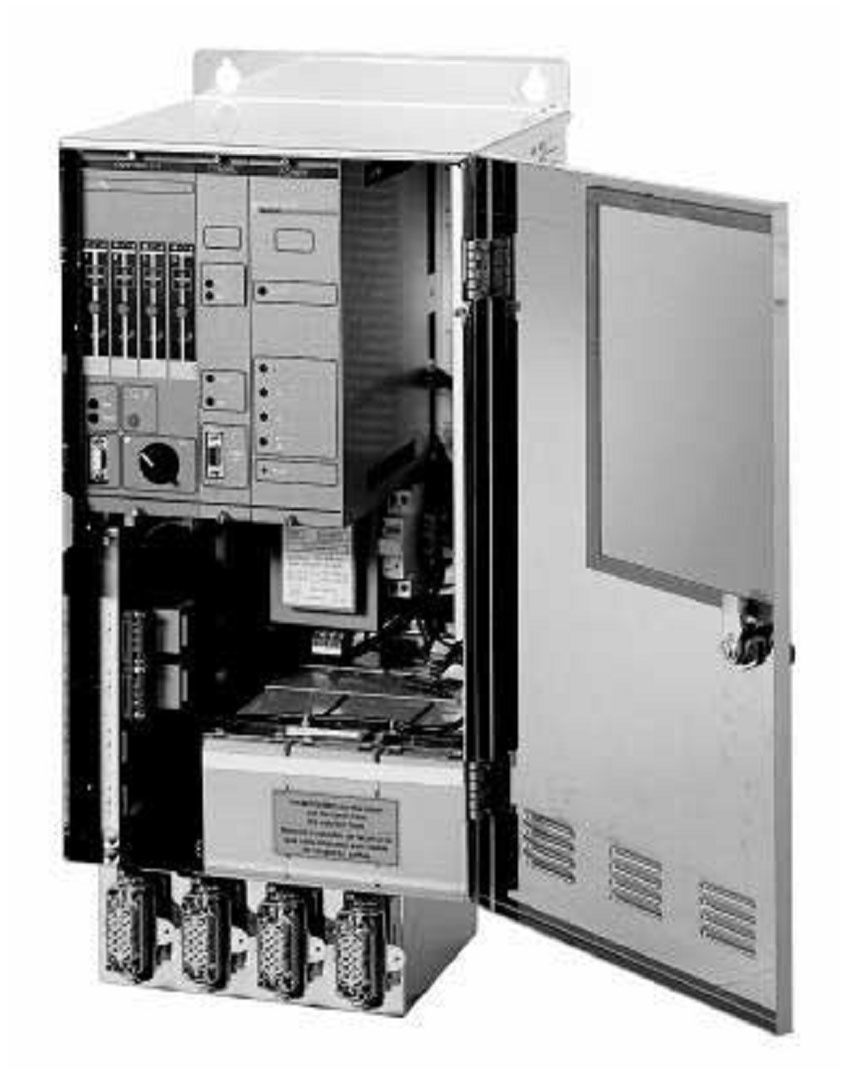

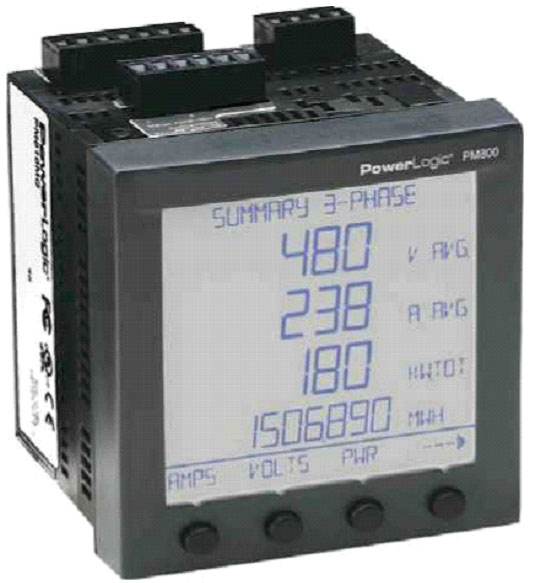

Устройства EMCS Устройства EMCS Устройства EMCS Устройства EMCS Устройства EMCS

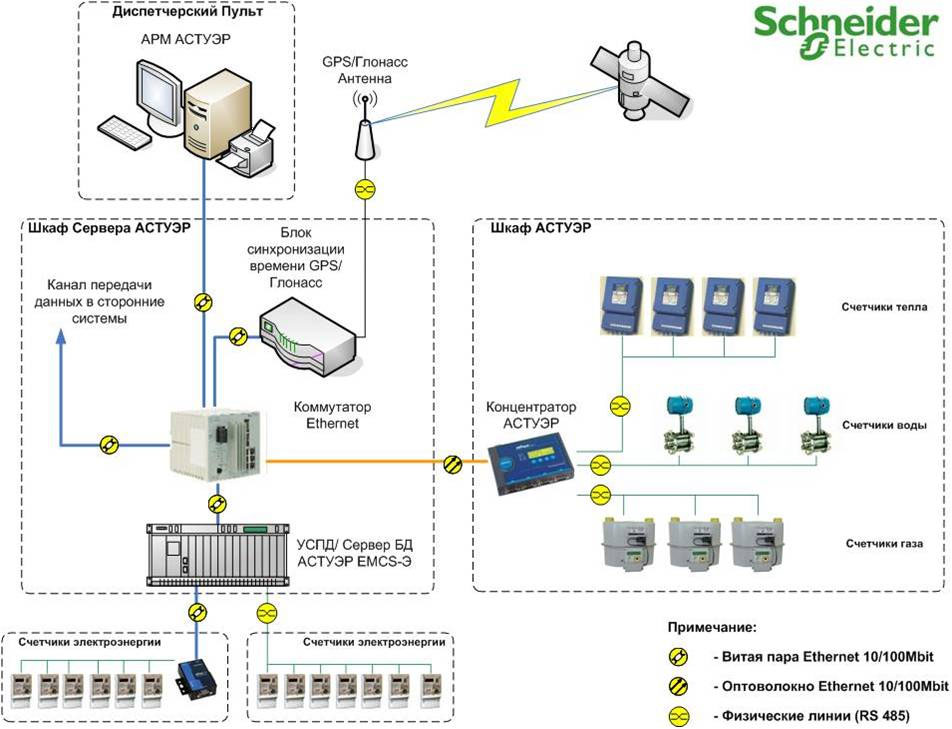

Типовая структура подсистемы технического учета электроэнергии
Типовая структура подсистемы технического учета электроэнергии
