Диапазоны измерений по воде и потери давления
| Модель | Номинальный диаметр | Диапазон измерения [л/ч, вода] | Потери давления [мбар]* |
VS3 10 P...
VS3 10 Q...
VS3 10 R...
VS3 10 T... |
DN 10 |
1,5...15
2,5...25
5...50
10...100 |
4,51 |
VS3 15 S...
VS3 15 U...
VS3 15 V... |
DN 15 |
8...80
15...150
20...200 |
4,38 |
VS3 25 U...
VS3 25 W...
VS3 25 A...
VS3 25 B... |
DN 25 |
15...150
30...300
50...500
100...1000 |
8,12 |
Диапазоны измерений по воздуху
Диапазон давлений 0...5 бар
| Модель | Номинальный диаметр | 0 бар | 1 бар | 2 бар | 3 бар | 4 бар | 5 бар |
| | | норм. м³/ч | норм. м³/ч | норм. м³/ч | норм. м³/ч | норм. м³/ч | норм. м³/ч |
VS3 10 P...
VS3 10 Q...
VS3 10 R...
VS3 10 T... |
DN 10 |
0,01...0,55
0,2...0,95
0,5...1,9
0,8...3,0 |
0,15...0,80
0,25...1,3
0,7...2,7
1,0...4,2 |
0,17...0,9
0,3...1,6
0,8...3,4
1,2...5,4 |
0,20...1,1
0,4...1,9
1,0...3,8
1,4...6,4 |
0,25...1,20
0,4...2,1
1,2...4,2
1,6...7,0 |
0,25...1,3
0,5...2,4
1,2...4,6
1,6...7,4 |
VS3 15 S...
VS3 15 U...
VS3 15 V... |
DN 15 |
0,6...2,8
1,4...5,6
1,5...7,0 |
0,8...4
2...8
2...10 |
1,0...5,0
2...10
3...13 |
1,2...5,6
3...12
3...15 |
1,4...6,4
3...13
4...17 |
1,4...7,0
3...14
4...18 |
VS3 25 U...
VS3 25 W...
VS3 25 A...
VS3 25 B... |
DN 25 |
1,0...6,5
1,5...11
3...18
6...30 |
1...9
2...15
4...25
8...44 |
1,5...11
2,5...18
5...30
10...54 |
2...13
3...22
5...35
12...62 |
2...14,5
3...24
6...40
12...70 |
2...16
4...26
6...44
15...75 |
Диапазон давлений 6...10 бар
| Модель | Номинальный диаметр | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар |
| | | норм. м³/ч | норм. м³/ч | норм. м³/ч | норм. м³/ч | норм. м³/ч |
VS3 10 P...
VS3 10 Q...
VS3 10 R...
VS3 10 T... |
DN 10 |
0,26...1,45
0,5...2,5
1,2...5,0
2,0...8,0 |
0,30...1,5
0,5...2,7
1,4...5,4
2,0...8,8 |
0,3...1,6
0,6...2,9
1,4...5,8
2,0...9,0 |
0,3...1,7
0,6...3,0
1,6...6,0
2,0...10 |
0,35...1,8
0,6...3,2
1,6...6,4
2...10 |
VS3 15 S...
VS3 15 U...
VS3 15 V... |
DN 15 |
1,5...7,5
3,5...15
4...20 |
1,5...8,0
3,5...16,5
5...21 |
1,5...8,5
4...17
5...23 |
2,0...9,0
4...18
5...23 |
2,0...9,5
4...19
5...25 |
VS3 25 U...
VS3 25 W...
VS3 25 A...
VS3 25 B... |
DN 25 |
2...17
4...28
8...48
15...80 |
2,5...18
4...30
8...50
15...85 |
2,5...19,5
4...33
8...54
20...90 |
3...20
5...34
8...56
20...95 |
3...21
5...35
10...60
20...100 |

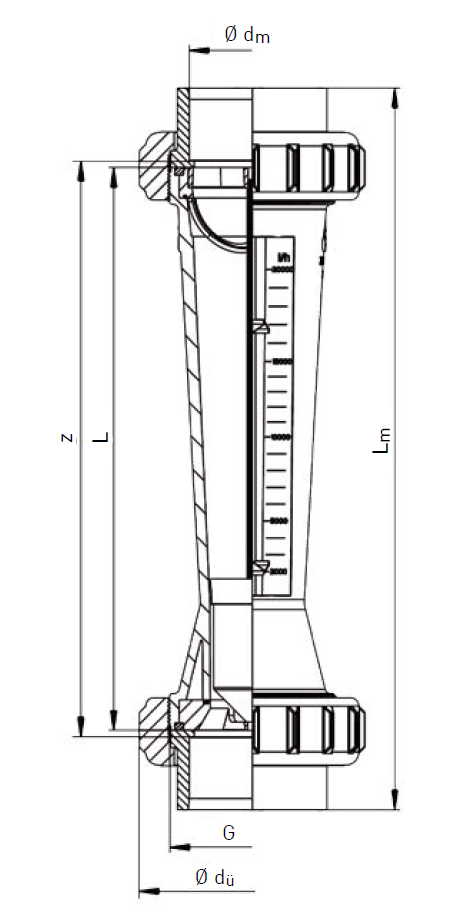

Размеры
Серия VS3...
| G | DN | dm | L | z | Lm | dü |
| ¾“ |
10 |
16 |
165 |
171 |
199 |
35 |
| 1“ |
15 |
20 |
185 |
191 |
223 |
43 |
| 1½“ |
25 |
32 |
200 |
206 |
250 |
60 |
Код заказа
Серия VS3...
| Пример заказа | VS32 | 10P | 11 | W0 |
| Материал трубки |
|
|
|
ПСУ
ПВХ |
VS32
VS33 |
| Номинальный диаметр и диапазон измерений л/ч по воде |
DN 10
1,5...15
2,5...25
5...50
10...100
DN 15
8...80
15...150
20...200
DN 25
15...150
30...300
50...500
100...1000 |
10P
10Q
10R
10T
15S
15U
15V
25U
25W
25A
25B |
| Поплавок |
Стандартный
С магнитом (для использования с концевыми выключателями) |
11
21 |
| Шкала |
По воде л/ч и %
По воздуху, 0 бар
По воздуху, 1 бар
По воздуху, 2 бар
По воздуху, 3 бар
По воздуху, 4 бар
По воздуху, 5 бар
По воздуху, 6 бар
По воздуху, 7 бар
По воздуху, 8 бар
По воздуху, 9 бар
По воздуху, 10 бар |
W0
00
10
20
30
40
50
60
70
80
90
Z0 |
|
 |
|
