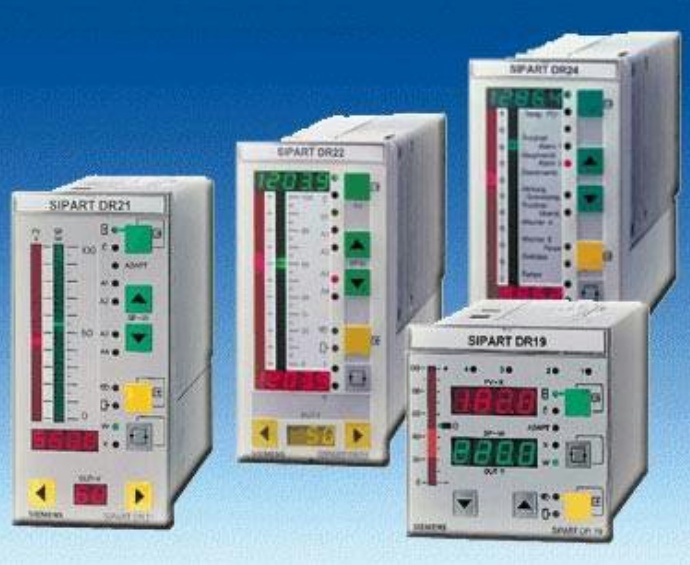

Регуляторы SIPART DR19, SIPART DR20, SIPART DR22, многофункциональное устройство SIPART DR24 SIEMENS

SIPART DR – высоконадежный, гибкий контроллер для различных применений. Реализуемые функции – от простого контроля заданной уставки до сложного режима замкнутого контура регулирования.

SIPART прост в эксплуатации. Расширение функций может быть выполнено установкой дополнительных модулей.

1. Промышленный регулятор SIPART DR19 - для всех стандартных задач, с прямым подключением цевств. элемента

   Регулятор DR19, каталог (PDF англ, 272Кб)




2. Регулятор SIPART DR20 - надежный для всех стандартных задач

   Регулятор DR20, каталог (PDF англ, 304Кб)




3. Регулятор SIPART DR21 - yдобный для всех стандартных задач, с широким спектром индикации

   Регулятор DR21, каталог (PDF англ, 376Кб)

   Регулятор DR21, руководство пользователя (PDF рус)
   глава 1 (PDF рус 412Кб)	глава 2 (PDF рус 980Кб)	глава 3 (PDF рус 1,45Mб)
   глава 4 (PDF рус 808Кб)	глава 5 (PDF рус 481Кб)	глава 6 (PDF рус 204Кб)
   глава 7 (PDF рус 1,83Mб)	глава 8 (PDF рус 259Кб)	глава 9 (PDF рус 88Кб)




4. Регулятор SIPART DR22 - универсальный для комплексного регулирования, с широким спектром индикации

   Регулятор DR22, каталог (PDF англ, 448Кб)

5. Многофункциональное устройство SIPART DR24 - свободно переключаемое устройство регулирования и вычисления для комплексных задач регулирования, с широким спектром индикации.

   Регулятор DR24, каталог (PDF англ, 480Кб)




   	SIPART DR19	SIPART DR20	SIPART DR21	SIPART DR22	SIPART DR24
   Входная структура
   Регулятор постоянного параметра	* (до 5 установок)	*	* (до 2 установок)	* (свобод. перекл.)	* (свобод. перкл.)
   Следящий регулятор	*	*	*	*	*
   Регулятор/ управление соотношения	*/*	*/-	*/*	*/*	*/*
   Каскадный регулятор	-	-	-	*	*
   Блокиро- вочный регулятор	-	-	-	*	*
   SPC-/DDC -регулятор	*/-	*/*	*/*	*/*	*/*
   2 независ. регулятора	-	-	-	-	*
   Програм. регулятор	*	-	-	-	*
   Выходная структура
   Непрерывный регулятор (20 мА)	* 2)	* 2)	* 2)	*	*
   Регулятор с шаговым переключением
   дискр. сигнал(24В)	*	опция	*	*	*
   реле	* 3)	* 3)	* 3)	-	-
   Двухпозиц.регулятор
   дискр. сигнал (24В)	*	опция	*	-	*
   реле	* 3)	* 3)	* 3)	-	-
   Вх. и вых. сигналы
   Аналог. вход 20А	0, макс. 3	2, макс. 4	2, макс. 4	3, макс. 5	3, макс. 8
   Непосредст. подключ. чувств. элемента	1, макс. 3	0, макс. 2	0, макс. 2	0, макс. 2	0, макс. 2
   Аналог. выходы	1 2)	1 2)	1 2)	3, макс. 4	3, макс. 4
   Дискр. входы 1)	2, макс. 7	1, макс. 2	2, макс. 7	4, макс. 14	4, макс. 14
   Дискр. выходы 1)	2, макс. 8	1, макс. 5	2, макс. 8	8, макс. 16	8, макс. 16
   Уст. место для опциональных модулей	4	4	4	5	5
   Диоды индикации и сигнализации
   Цифр. индикация (светодиод)	2 х 4-разряд	1 х 4-разряд 1 х 2-разряд	1 х 4-разряд 1 х 2-разряд	2 х 4-разряд 1 х 3-разряд	2 х 4-разряд 1 х 3-разряд
   Аналог. индикация (светодиод)	1 х 21 сегмент	1 х 21 сегмент	2 х 30 сегментов	2 х 30 сегментов	2 х 30 сегментов
   Сообщ. диоды/в т.ч. сигнализация	11 / 4	6 / 2	11 / 4	11 / 4	11 / 4
   Доп. особенности
   Адаптация	*	-	*	*	*
   Арифметика	-	-	-	*	*
   Интерфейс RS-232	опция	опция	опция	опция	опция
   Интерфейс RS-485	опция	-	опция	-	-
   Интерфейс Profibus DP	опция	опция	опция	опция	опция
   Пр. обеспечение PC	SIPROM DR19, SIMATIC PDM	SIPROM DR, SIMATIC PDM	SIPROM DR20, SIMATIC PDM	SIPROM DR, SIMATIC PDM	SIPROM DR24
   Вспом. питание
   UC	24 В	24 В	24 В	24 В	24 В
   AC	230 / 115 B	230 или 115 В	230 / 115 В	230 / 115 В	230 / 115 В
   Формат	96 мм х 96 мм	72 мм х 144 мм	72 мм х 144 мм	72 мм х 144 мм	72 мм х 144 мм
   Глубина уст.	199 мм	190 мм	197 мм	278 мм	278 мм
