Индикаторные устройства

Локальный индикатор модели TD 32500 с программируемым входом датчика может, помимо отображения расхода и суммарного расхода, еще показывать температуру, поскольку опционально оснащается входом для термометра сопротивления типа Pt100. Под заказ предлагается комплектация с двумя выходами аварийного сигнала по типу открытый коллектор, выходом делителя частоты по типу открытый коллектор или аналоговым выходом 0 (4) ... 20 мА / 0 ... 10 В. Электрическое соединение обеспечивается либо при помощи многожильного соединительного кабеля, либо при помощи штекера.

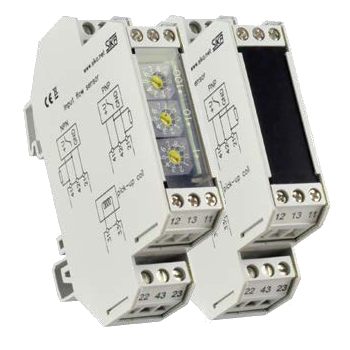

Преобразователи и делители частоты

Преобразователи модели TU 7055 преобразуют частотный выходной сигнал расходомера в аналоговые сигналы. Оборудование откалибровано на заводе по частоте импульсов соответствующего расходомера и прошло необходимые испытания. Выход по току выдает выходной сигнал 0 (4) ... 20 мА, пропорциональный расходу, а выход по напряжению – выходной сигнал 0 ... 10 В, пропорциональный расходу.

При слишком высокой частоте выходного сигнала расходомера для последующего вычислительного устройства необходимо установить делитель частоты модели TU 7052. Делитель частоты преобразует высокую частоту выходного сигнала расходомера в сигнал с более низкой частотой для возможности его дальнейшей обработки существующей системой. Коэффициент деления свободно регулируется в пределах от 1:1 до 1:999.

Индикаторы

Универсальные программируемые индикаторы серии VA3K01 оснащены шестиразрядным дисплеем и предназначены для встройки в распределительный щит. Питание подключенных расходомеров может осуществляться за счет встроенного источника питания. Прибор способен отображать или контролировать скорость потока или объемный расход. Индикатор VA3K01 имеет релейные выходы и/или серийный порт.
